Подсистема для вентфасада из натурального камня

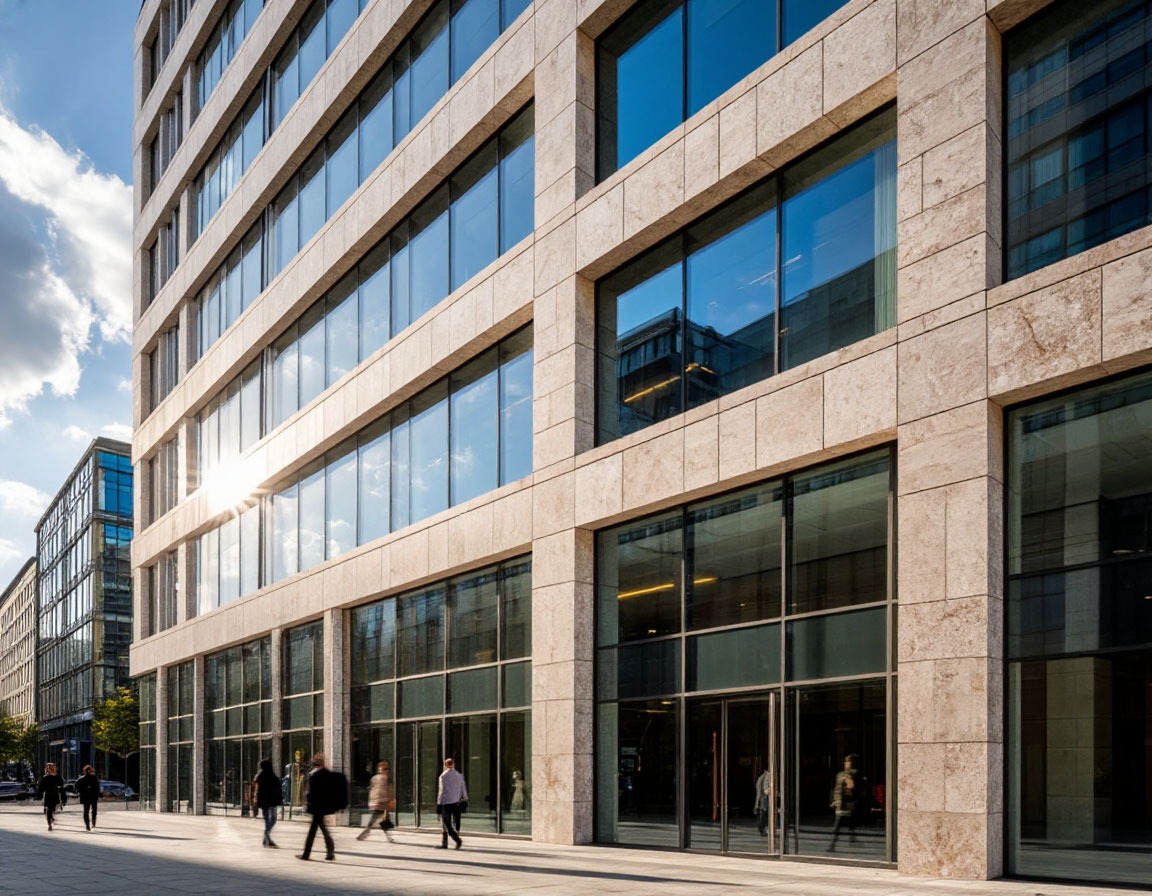

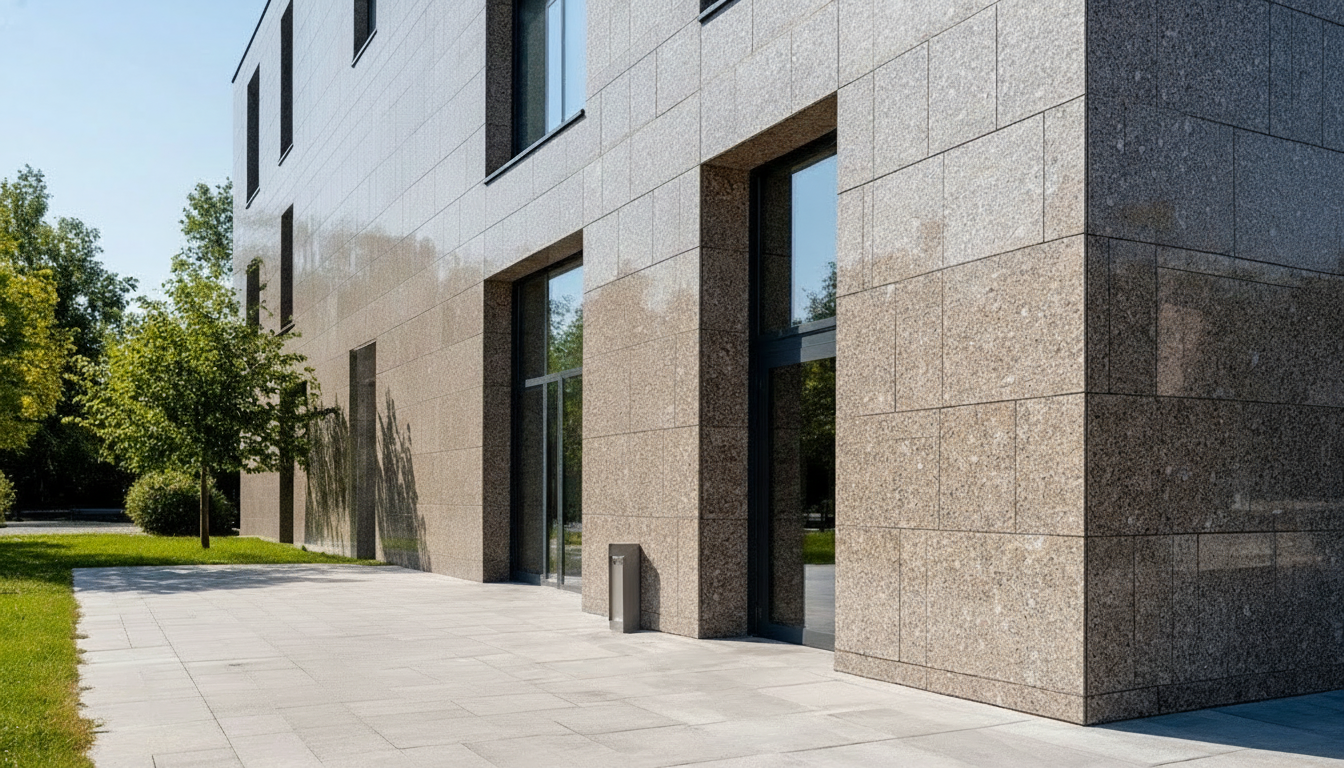

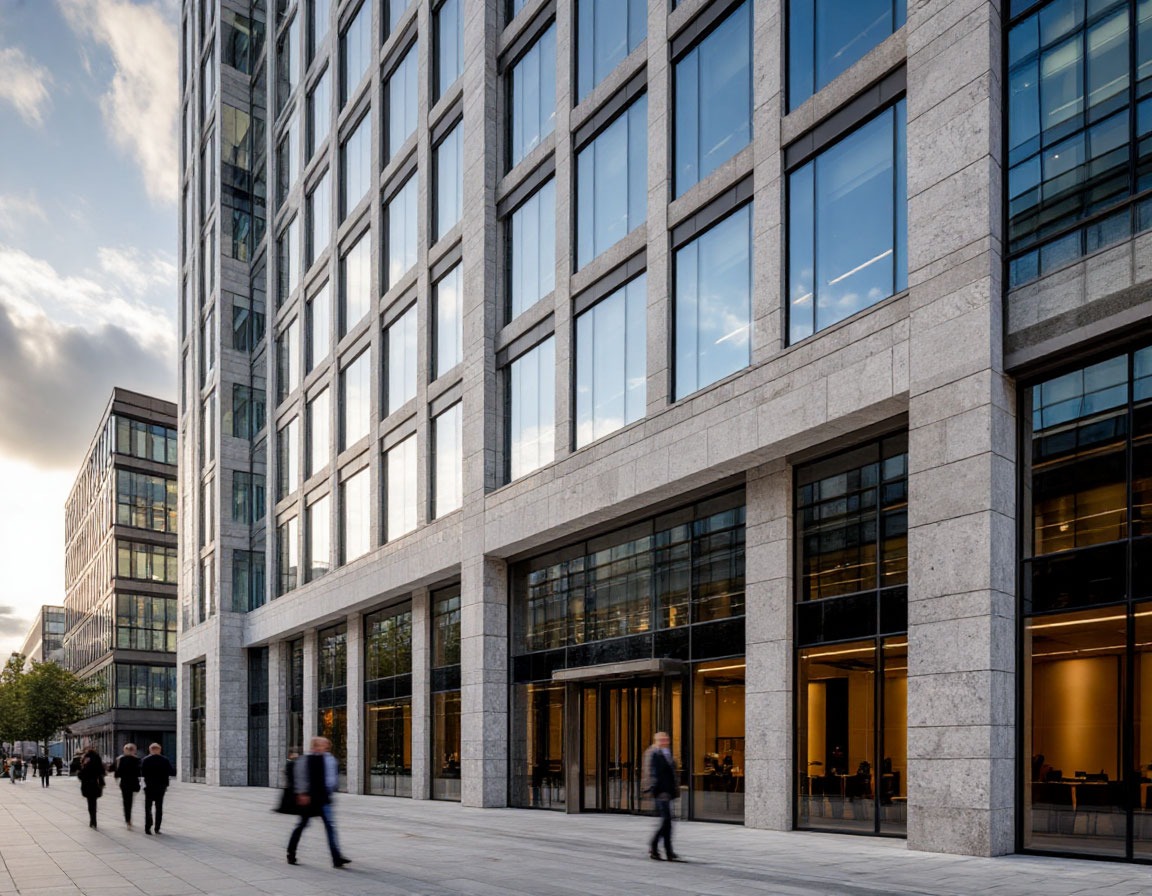

Вентилируемый фасад из натурального камня — это решение для зданий, где важны одновременно представительный образ, инженерная надёжность и долгий срок эксплуатации без капитальных вложений в обслуживание. Натуральный камень на навесном вентилируемом фасаде работает как облицовочный экран: защищает конструкции от осадков и солнца, формирует узнаваемую архитектуру, при этом не несёт нагрузку на себе — всю работу по передаче усилий берёт на себя алюминиевая подсистема.

Компания «Дилэнд» проектирует, поставляет и сопровождает на объектах вентилируемые фасады из натурального камня на базе алюминиевой подсистемы REVENTAL. Мы работаем с гранитом, мрамором, кварцитом, травертином и габбро, подбирая под каждый проект оптимальную породу, формат плит и конструкцию подсистемы — классическую или межэтажную. Ниже — подробное описание системы, её преимуществ и нашего подхода к проектированию и реализации.

Как устроен вентилируемый фасад натуральный камень

Конструкция вентилируемого фасада из натурального камня состоит из нескольких слоёв, каждый из которых выполняет свою задачу. К несущей стене здания крепятся кронштейны подсистемы, на них устанавливаются вертикальные и, при необходимости, горизонтальные направляющие профили. Между стеной и облицовкой размещается теплоизоляция из минеральной ваты с ветрозащитной мембраной. Снаружи на профили монтируются плиты натурального камня — через скрытые шины, кляммеры или штифтовые соединения.

Между облицовкой и утеплителем предусмотрен вентиляционный зазор. Через него постоянно циркулирует воздух: холодный поток поступает снизу, нагревается от стены, поднимается вверх и уносит с собой влагу. Благодаря этому утеплитель и несущие конструкции остаются сухими, а сам камень не подвергается давлению замерзающей влаги изнутри. Именно этот принцип делает вентилируемый фасад камень одной из самых надёжных фасадных систем для российского климата.

Важно понимать, что в такой конструкции камень работает только как защитный и декоративный экран. Он не несёт вертикальных нагрузок, не участвует в теплоизоляции и не связан жёстко со стеной. Вся инженерия «спрятана» в подсистеме и узлах крепления, и именно от их качества зависит безопасность и ресурс всего фасада.

Выбор породы камня для вентфасада

Натуральный камень — это не один материал, а целый спектр пород с разными физико-механическими характеристиками, весом, фактурой и поведением в эксплуатации. На вентилируемых фасадах допускается применение прочных и среднепрочных пород: гранит, кварцит, габбро, мрамор, травертин, доломит, песчаник и известняк. Выбор породы определяет не только внешний вид, но и конструктивные решения — тип крепления, допустимый формат плит, шаг профилей и кронштейнов.

Гранит и кварцит — оптимальный выбор для объектов с жёсткими климатическими условиями: эти породы обладают высокой прочностью, минимальным водопоглощением и устойчивостью к химическим воздействиям. Габбро хорошо работает в цокольных зонах и на участках с повышенной абразивной нагрузкой. Мрамор и травертин дают более мягкую, тёплую текстуру и востребованы в архитектуре премиальных жилых комплексов и общественных зданий, однако требуют более внимательной проработки узлов и, при необходимости, применения защитных пропиток на южных фасадах с интенсивной инсоляцией.

Специалисты «Дилэнд» помогают заказчику и архитектору подобрать породу, которая оптимально подходит конкретному объекту: по климату, по нагрузкам, по визуальной задаче и по бюджету. При этом мы сразу оцениваем реализуемость решения с точки зрения подсистемы — потому что красивый камень, под который невозможно рассчитать надёжное крепление, остаётся только картинкой в презентации.

Долговечность вентилируемого фасада из натурального камня

Натуральный камень — материал, ресурс которого исчисляется столетиями. Гранит на фасадах зданий XIX века до сих пор выглядит так, будто его установили вчера. Но в системе вентилируемого фасада долговечность определяется не только облицовкой, а всей цепочкой: камень, крепёжные элементы, профили, кронштейны, анкеры. Если подсистема выходит из строя раньше камня, фасад теряет несущую способность независимо от того, насколько прочна сама облицовка.

Именно поэтому под натуральный камень критически важна подсистема с ресурсом, сопоставимым с ресурсом облицовки. Подсистема REVENTAL изготавливается из алюминиевого сплава 6063, который обладает высокой коррозионной стойкостью в городской и промышленной атмосфере. По результатам климатических испытаний подтверждён нормальный срок эксплуатации подсистемы не менее 50 лет в регионах со среднеагрессивной средой. Это означает, что алюминиевый каркас не станет «слабым звеном» на фоне вечного камня.

Крепёжные элементы, непосредственно удерживающие каменные плиты — шины, кляммеры, штифтовые и аграфные соединения — выполняются из нержавеющей стали. Это исключает сценарий, при котором скрытый крепёж ржавеет и теряет несущую способность, оставаясь невидимым за облицовкой. Для собственника здания такая связка «алюминий плюс нержавейка» — гарантия того, что вентилируемый фасад натуральный камень действительно прослужит десятилетия, а не потребует дорогостоящего вмешательства через 10–15 лет.

Практичность в эксплуатации

Практичность вентилируемого фасада из натурального камня проявляется в нескольких аспектах, каждый из которых важен для собственника здания. Первый — минимальные затраты на текущее обслуживание. Камень не нуждается в подкраске, обновлении декоративного слоя или сезонной обработке. Обслуживание сводится к регламентной мойке, периодичность которой определяется загрязнённостью городской среды и расположением объекта.

Второй аспект — устойчивость к механическим воздействиям. В отличие от штукатурных систем и даже некоторых тонких облицовочных материалов, натуральный камень толщиной 20–30 мм выдерживает случайные удары, не скалывается от мелких предметов и не продавливается при нажатии. Для первых этажей, входных групп, зон парковок и пешеходных проходов это существенное преимущество.

Третий — ремонтопригодность. При повреждении одной плиты её можно демонтировать и заменить без разборки соседних участков и без вмешательства в теплоизоляционный контур. На практике это означает, что локальный инцидент (наезд техники, вандализм, случайный скол) не превращается в масштабный ремонт фасада. Для архитектора важно, что камень одной партии можно подобрать с минимальным отклонением по тону и фактуре, поэтому замена отдельных элементов визуально незаметна.

Пожарная безопасность вентфасада из камня

Натуральный камень — негорючий материал. В сочетании с алюминиевой подсистемой и минеральной теплоизоляцией вентилируемый фасад камень обеспечивает высокие классы пожарной безопасности, что позволяет применять его на объектах с массовым пребыванием людей: в торговых центрах, медицинских и образовательных учреждениях, высотных жилых комплексах и административных зданиях.

Проект вентфасада из натурального камня предусматривает устройство противопожарных рассечек — горизонтальных и вертикальных отсечек из негорючих материалов, которые перекрывают вентиляционный зазор и препятствуют распространению пламени и продуктов горения между облицовкой и утеплителем. Для входных групп и эвакуационных зон рекомендуется дополнительная проверка узлов на термонагруженность, чтобы исключить выпадение облицовки при воздействии высоких температур.

На этапе экспертизы заказчику предоставляется полный пакет документов по подсистеме REVENTAL, включая результаты огневых испытаний типовых узлов. Это существенно упрощает прохождение государственной экспертизы и снижает риски дополнительных требований со стороны надзорных органов как на стадии строительства, так и в процессе эксплуатации. Для собственника негорючий вентфасад — это не только соответствие нормам, но и реальное снижение рисков для людей и имущества.

Проектирование и прочностной расчёт: почему камень не прощает ошибок

Натуральный камень — самая тяжёлая облицовка из всего, что применяется на вентилируемых фасадах. В зависимости от породы и толщины плит вес облицовки составляет от 40 до 100 кг/м², что в разы больше, чем у керамогранита или композитных кассет. Такие нагрузки требуют безукоризненно точного расчёта подсистемы: любая ошибка в шаге кронштейнов, выборе профиля или типе крепления приводит либо к перерасходу бюджета, либо к недопустимому снижению запаса прочности.

Инженер обязан учесть ветровой район и высоту здания, тип несущего основания и вырывные характеристики анкеров, формат и массу каменных плит, сейсмическую активность региона, гололёдные нагрузки и температурные деформации. Для каждого сочетания этих параметров подбирается своя конфигурация подсистемы: сечения профилей, типы кронштейнов, способ крепления камня (шины, кляммеры, штифты или аграфы), шаг направляющих.

В компании «Дилэнд» прочностной расчёт выполняется для каждого объекта индивидуально. Мы не используем «типовые» решения без проверки: даже если на предыдущем объекте был аналогичный камень, отличия по высоте, ветру, основанию или формату плит могут потребовать другой конфигурации. Результат расчёта — не абстрактная «рекомендация», а конкретный набор элементов REVENTAL с указанием артикулов, количества и привязки к осям здания.

Проект от компании «Дилэнд»: от концепции до рабочей документации

Комплексный проект вентилируемого фасада из натурального камня начинается с анализа задач заказчика. Тип объекта — жилой комплекс, бизнес-центр, музей, частная резиденция — определяет набор требований: по архитектуре, теплотехнике, пожарной безопасности, бюджету и срокам. Уже на этом этапе формируются несколько вариантов: порода камня, формат плит, цветовая палитра, логика раскладки, тип подсистемы.

Проектирование ведётся в BIM-среде: создаётся трёхмерная информационная модель фасада, в которой детально прорисованы все кронштейны, профили, шины, анкеры, каменные плиты и узлы примыканий. Такой подход позволяет увязать подсистему с архитектурной концепцией, геометрией здания и инженерными коммуникациями до начала монтажа, а не «по месту» на стройплощадке.

На выходе заказчик получает полный комплект рабочей документации: фасады с осевой привязкой и раскладкой камня, монтажные схемы подсистемы, карты раскроя, спецификации профилей и кронштейнов, деталировку узлов примыканий и противопожарных рассечек. Для натурального камня отдельно формируется перечень плит с точными размерами — это даёт возможность заказать материал у камнеобработчика безотходно и контролировать расход на стройке.

Быстрый предварительный расчёт для девелопера и архитектора

На ранних стадиях проекта — когда есть эскиз фасада, но ещё нет рабочей документации — девелоперу и архитектору критически важно понимать порядок стоимости и конструктивную реализуемость каменного фасада. Можно ли применить выбранную породу на конкретной высоте? Выдержит ли основание нагрузку? Сколько ориентировочно стоит квадратный метр фасада «под ключ»?

Проектный отдел «Дилэнд» выстраивает работу так, чтобы уже на этапе эскизов заказчик мог получить быстрый предварительный расчёт. Мы оцениваем ориентировочный расход камня, подсистемы REVENTAL и утеплителя, предлагаем несколько вариантов конфигурации (классическая или межэтажная подсистема, видимое или скрытое крепление) и даём прикидку по нагрузкам на конструкции. Это позволяет рано отсеять заведомо дорогие или технически рискованные решения и сфокусироваться на жизнеспособных вариантах.

Для архитектора это свобода для творчества в пределах, подтверждённых инженером. Для девелопера — прозрачность по бюджету ещё до того, как фасад превратится в комплект детальных чертежей. А для генподрядчика — раннее понимание сроков поставки и монтажа, от которого зависит весь календарный график объекта.

Классическая и межэтажная подсистемы REVENTAL для камня

Для вентилируемого фасада натуральный камень «Дилэнд» предлагает два основных конструктивных решения на базе подсистемы REVENTAL. Классическая подсистема предполагает крепление кронштейнов непосредственно к несущей стене с последующей установкой вертикальных профилей. Такая схема хорошо подходит для зданий средней этажности с монолитными или кирпичными стенами, обладающими стабильно высокими вырывными характеристиками для анкерной техники.

Межэтажная подсистема ориентирована на современные высотные здания и монолитно-каркасные системы: кронштейны крепятся к межэтажным перекрытиям, нагрузка от тяжёлой каменной облицовки уходит в каркас, а наружные стены разгружаются. Это особенно актуально для объектов с лёгкими ограждающими конструкциями — газобетонными, пенобетонными, каркасно-обшивными стенами, которые физически не рассчитаны на восприятие нагрузки от натурального камня массой 60–100 кг/м².

Оба варианта подсистемы разрабатываются с учётом конкретного объекта: этажности, ветрового и сейсмического районов, формата и массы каменных плит, требований по теплотехнике и пожарной безопасности. В линейке REVENTAL предусмотрено несколько типов профилей различного сечения — это даёт возможность подобрать конфигурацию строго под расчётные нагрузки, не закладывая избыточный запас по металлу и не раздувая бюджет.

Крепление камня: скрытое, надёжное, ремонтопригодное

Способ крепления натурального камня к подсистеме — одна из ключевых инженерных задач вентфасада. Каменные плиты, в отличие от керамогранита, не допускают видимых кляммеров на лицевой поверхности: это разрушило бы эстетику натурального материала. Поэтому для камня применяют скрытые системы крепления: шины в торцевые пропилы, кляммеры в косые пропилы с изнанки плиты, штифтовые соединения или самораспорные анкеры (аграфы/keil).

Все скрытые крепёжные элементы выполняются из нержавеющей стали — это обязательное требование для ответственных фасадов, которое «Дилэнд» соблюдает без исключений. Нержавеющий крепёж не корродирует, не теряет несущую способность со временем и не оставляет ржавых подтёков на поверхности дорогого камня.

При этом система остаётся ремонтопригодной: при повреждении отдельной плиты она демонтируется с минимальным воздействием на соседние элементы и заменяется новой. Для собственника это важный практический аргумент — инцидент на первом этаже не превращается в разборку всей плоскости фасада.

Авторский надзор: контроль качества на стройплощадке

Вентилируемый фасад из натурального камня — одна из самых требовательных фасадных систем с точки зрения точности монтажа. Тяжёлые плиты, скрытый крепёж, жёсткие допуски по геометрии — любая ошибка здесь обходится значительно дороже, чем на фасаде из лёгких панелей. Поэтому на объектах с каменной облицовкой авторский надзор переходит из разряда «желательно» в разряд «необходимо».

В рамках авторского надзора специалисты «Дилэнд» регулярно выезжают на объект и контролируют ключевые этапы: правильность установки кронштейнов и проверку вырывных характеристик, геометрию направляющих профилей, качество устройства теплоизоляции и противопожарных рассечек, корректность пропилов в камне и установки крепёжных элементов. При необходимости вносятся согласованные корректировки по узлам примыканий и нестандартным участкам — без нарушения расчётной схемы и архитектурной концепции.

Для собственника авторский надзор — это снижение риска дорогостоящих переделок и затяжных споров между подрядчиками. Для архитектора — гарантия того, что задуманная пластика каменного фасада будет реализована в точности, а не в «приблизительной» интерпретации монтажной бригады. Для генподрядчика — оперативные технические решения по сложным местам и минимум остановок в графике.

Почему алюминий, а не оцинкованная сталь

Натуральный камень — это инвестиция на десятилетия, и устанавливать его на подсистему с ограниченным ресурсом было бы нерационально. Оцинкованная стальная подсистема в условиях городской атмосферы теряет защитный слой цинка за 7–12 лет, после чего начинается коррозия несущих элементов. Для фасада из натурального камня, который сам по себе рассчитан на 50 и более лет, это критическое несоответствие по ресурсу.

Алюминиевая подсистема REVENTAL из сплава 6063 не подвержена атмосферной коррозии в такой степени, как сталь: алюминий образует на поверхности стабильную оксидную плёнку, которая самовосстанавливается при повреждении и защищает металл от дальнейшего разрушения. Именно поэтому алюминиевая подсистема подтверждает ресурс не менее 50 лет в среднеагрессивной среде — и не требует дополнительных защитных покрытий, качество которых зависит от добросовестности производителя.

Дополнительное преимущество алюминия — меньший вес при сопоставимой жёсткости. Когда облицовка сама по себе весит 60–100 кг/м², снижение массы подсистемы становится значимым: уменьшается нагрузка на анкеры и основание, упрощается монтаж на высоте, расширяется спектр зданий, на которых можно применить каменный фасад.

Как заказать вентилируемый фасад из натурального камня в «Дилэнд»

Чтобы получить предварительный расчёт вентилируемого фасада из натурального камня на подсистеме REVENTAL, отправьте нам планировочные решения, фасады и краткое техническое задание с указанием предпочтений по породе камня, высотности и типу объекта. Мы предложим несколько инженерных сценариев, оценим стоимость и сроки, а при необходимости подготовим полный проект с BIM-моделью и рабочей документацией.

Мы работаем по всей России с объектами разного масштаба: от частных резиденций до крупных жилых и коммерческих комплексов. «Дилэнд» берёт на себя инженерную и проектную часть — от подбора конфигурации подсистемы до авторского надзора на стройплощадке, — чтобы вентилируемый фасад натуральный камень служил столько же, сколько и сам камень, и выглядел ровно так, как задумал архитектор.
