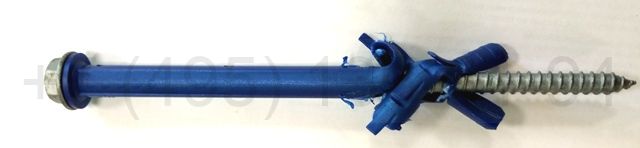

Анкер фасадный RAWL 10*100
Анкер фасадный RAWL 10*100
Увеличить изображение
Другие фото Анкер фасадный RAWL 10*100
36 рублей
Товар есть в наличии

Условия доставки

Вариант 1: Доставка Подмосковье до 30 км от МКАД а/м газель

Доставка Подмосковье до 30 км от МКАД а/м газель

Стоимость доставки: 5 900 рублей
Вариант 2: Доставка Подмосковье от 30 км от МКАД а/м газель

Доставка Подмосковье от 30 км от МКАД а/м газель

Стоимость доставки: 7 500 рублей
Вариант 3: Доставка по Москве (МКАД - 3-е кольцо) а/м газель

Доставка по Москве (МКАД - 3-е кольцо) а/м газель

Стоимость доставки: 4 900 рублей
Вариант 4: Самовывоз со склада Московская обл.

Самовывоз со склада Московская обл, г.о.Балашиха, полигон Кучино, владение 3, Подольск, ул. Комсомольская, д. 1

Стоимость доставки: 0 рублей

Описание Анкер фасадный RAWL 10*100

Анкер фасадный RAWL 10?100 мм — крепёж для подсистемы НВФ

Фасадный анкер RAWL 10?100 мм предназначен для крепления кронштейнов подсистемы навесного вентилируемого фасада к несущей стене здания. Диаметр 10 мм, длина 100 мм. Обеспечивает надёжную фиксацию кронштейнов серий RLS и HIS подсистемы REVENTAL к бетонным, кирпичным и каменным основаниям.

Назначение

Анкер используется для механического крепления несущих, опорных и усиленных кронштейнов вентилируемого фасада к стене здания. Через анкерный элемент на стену передаются нагрузки от собственного веса фасадной системы и ветрового давления. Выбор типа и размера анкера определяется проектом на основании методики прочностных расчётов и результатов испытаний на конкретном объекте.

Технические характеристики

  • Производитель: RAWL
  • Диаметр: 10 мм
  • Длина: 100 мм
  • Материал основания: бетон, полнотелый кирпич, природный камень
  • Тип: распорный фасадный анкер

Преимущества

  • Проверенный производитель — RAWL (Польша)
  • Высокая нагрузка на вырыв и срез
  • Совместимость с кронштейнами REVENTAL серий RLS и HIS
  • Простой монтаж — сквозной монтаж через кронштейн
  • Наличие на складе — оперативная поставка

Рекомендации

Допустимое усилие на вырыв определяется на основании испытаний, проведённых на конкретном объекте строительства. Расчёт анкерного крепления выполняется в соответствии с методикой прочностных расчётов конструкций REVENTAL. Минимальная глубина анкеровки и допустимые нагрузки уточняются по техническому паспорту анкера с учётом типа основания.

Общие сведения о подсистеме

Все комплектующие элементы подсистемы REVENTAL изготовлены из алюминиевого сплава 6060 (6063 Т6) по ГОСТ 22233-2018 и обеспечивают срок эксплуатации не менее 50 лет, что подтверждено заключением МИСИС. Система сертифицирована, имеет протоколы огневых испытаний, отчёт о сейсмостойкости (до 9 баллов MSK-64), экспертные заключения по несущей способности для всех видов облицовки. Элементы отвечают всем требованиям действующих стандартов..

Область применения

Навесные вентилируемые фасады REVENTAL применяются для облицовки жилых, общественных, промышленных и административных зданий. Система обеспечивает эффективную теплоизоляцию, вентиляцию утеплителя, защиту несущих стен от атмосферных воздействий и архитектурную выразительность фасада. Вентилируемый зазор между утеплителем и облицовкой обеспечивает удаление влаги и предотвращает образование конденсата.

Монтаж

Монтаж подсистемы REVENTAL выполняется механическим способом без сварки. Кронштейны крепятся к стене анкерными элементами, направляющие — к кронштейнам на заклёпках. Облицовка фиксируется на направляющих с помощью кляммеров, аграфов или кассетных креплений. Все соединения рассчитываются по утверждённой методике прочностных расчётов.

О подсистеме REVENTAL

Подсистема навесного вентилируемого фасада REVENTAL — это комплексное инженерное решение для облицовки зданий различного назначения. Все элементы изготовлены из алюминиевого сплава AlMgSi 6060 (6063 Т6), соответствующего требованиям ГОСТ 22233-2018. Химический состав сплава обеспечивает оптимальное сочетание прочности (расчётное сопротивление Ry = 135 МПа), коррозионной стойкости и технологичности. Модуль упругости алюминия E = 70 000 МПа, коэффициент Пуассона 0,3.

Сертификация и испытания

Подсистема REVENTAL обеспечена полным комплектом разрешительной документации, включающим: сертификат соответствия ГОСТ 22233 на алюминиевые профили; заключение Национального исследовательского технологического университета «МИСИС» о коррозионной стойкости подсистемы — подтверждённый срок эксплуатации составляет не менее 50 лет для сплава 6060 и не менее 35 лет для сплава 6063; протоколы огневых испытаний клинкерной плитки и композитных панелей; технический отчёт об оценке сейсмостойкости — система рассчитана на эксплуатацию в зонах сейсмичностью до 9 баллов по шкале MSK-64; методику прочностных расчётов конструкций REVENTAL; экспертные заключения по несущей способности для всех видов облицовки: керамогранит, натуральный камень, клинкер, бетонная плитка, HPL-панели, фиброцементные плиты, композитные панели, стальные и алюминиевые кассеты, стеклофибробетон.

Импортозамещение

Элементы подсистемы REVENTAL полностью взаимозаменяемы с продукцией ведущих мировых производителей. Это позволяет использовать REVENTAL в уже разработанных проектах без внесения изменений в проектную документацию. Российское производство обеспечивает стабильные поставки, короткие сроки изготовления и конкурентную стоимость элементов.
