EQ-BR-H Крепление касеты (икля) Type-H

Крепление кассеты (икля) EQ-BR-H Type-H — элемент подсистемы REVENTAL

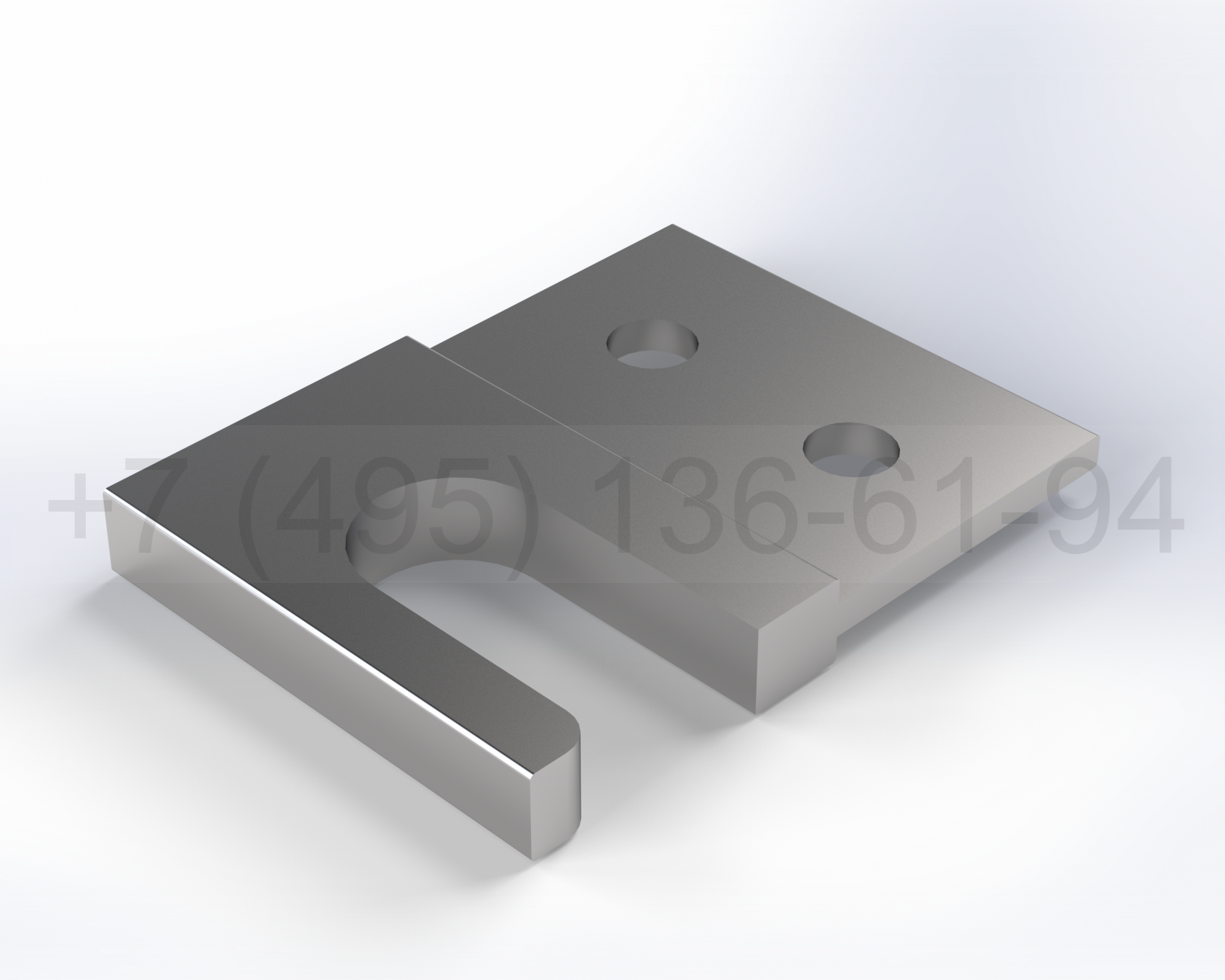

Крепление кассеты EQ-BR-H Type-H (икля) предназначено для фиксации фасадных кассет из композитных панелей, стального или алюминиевого листа на П-образную направляющую серии HIS подсистемы вентилируемого фасада REVENTAL. Данный элемент обеспечивает надёжную механическую фиксацию облицовочной кассеты к несущему каркасу подсистемы, позволяя выполнить скрытый монтаж.

Назначение и область применения

Икля Type-H применяется в составе навесных вентилируемых фасадов (НВФ) при облицовке зданий кассетными панелями. Элемент работает в паре с салазкой EQ-BR-SLID-H, которая обеспечивает компенсацию температурных деформаций облицовочного материала. Крепление устанавливается на вертикальную П-образную направляющую HIS и фиксирует верхнюю или нижнюю кромку кассеты.

Технические характеристики

• Материал: алюминиевый сплав 6060 Т6 (высокая коррозионная стойкость и прочность) по ГОСТ 22233
• Тип крепления: механическое, скрытое
• Совместимость: направляющие серии HIS подсистемы REVENTAL
• Тип облицовки: кассетные панели (композит, сталь, алюминий)
• Единица продажи: штука

Преимущества

• Полная взаимозаменяемость с импортными и более дорогостоящими аналогами
• Коррозионная стойкость — подтверждённый срок службы подсистемы не менее 50 лет
• Сертифицированная продукция с экспертным заключением по несущей способности
• Простота монтажа — установка без специального инструмента
• Производство в России — стабильные поставки и выгодная цена

Документация и сертификаты

Продукция подсистемы REVENTAL обеспечена полным пакетом разрешительной документации: сертификат соответствия ГОСТ 22233, заключение о коррозионной стойкости на 50 лет (МИСИС), протоколы огневых испытаний, технический отчёт об оценке сейсмостойкости, методика прочностных расчётов, экспертные заключения по несущей способности для всех видов облицовки.

Рекомендации по монтажу

Крепление EQ-BR-H устанавливается на направляющую HIS в проектном положении и фиксируется. Кассета навешивается на икли и фиксируется сверху салазкой. При проектировании следует учитывать методику прочностных расчётов конструкций REVENTAL, утверждённую для данной подсистемы. Расчёт узлов крепления кассет производится согласно экспертному заключению по несущей способности подсистемы REVENTAL для композитных панелей, стальных и алюминиевых кассет и листов.

Общие сведения о подсистеме

Все комплектующие элементы подсистемы REVENTAL изготовлены из алюминиевого сплава 6060 (6063 Т6) по ГОСТ 22233-2018 и обеспечивают срок эксплуатации не менее 50 лет, что подтверждено заключением МИСИС. Система сертифицирована, имеет протоколы огневых испытаний, отчёт о сейсмостойкости (до 9 баллов MSK-64), экспертные заключения по несущей способности для всех видов облицовки. Элементы отвечают всем требованиям действующих стандартов..

Область применения

Навесные вентилируемые фасады REVENTAL применяются для облицовки жилых, общественных, промышленных и административных зданий. Система обеспечивает эффективную теплоизоляцию, вентиляцию утеплителя, защиту несущих стен от атмосферных воздействий и архитектурную выразительность фасада. Вентилируемый зазор между утеплителем и облицовкой обеспечивает удаление влаги и предотвращает образование конденсата.

Монтаж

Монтаж подсистемы REVENTAL выполняется механическим способом без сварки. Кронштейны крепятся к стене анкерными элементами, направляющие — к кронштейнам на заклёпках. Облицовка фиксируется на направляющих с помощью кляммеров, аграфов или кассетных креплений. Все соединения рассчитываются по утверждённой методике прочностных расчётов.

О подсистеме REVENTAL

Подсистема навесного вентилируемого фасада REVENTAL — это комплексное инженерное решение для облицовки зданий различного назначения. Все элементы изготовлены из алюминиевого сплава AlMgSi 6060 (6063 Т6), соответствующего требованиям ГОСТ 22233-2018. Химический состав сплава обеспечивает оптимальное сочетание прочности (расчётное сопротивление Ry = 135 МПа), коррозионной стойкости и технологичности. Модуль упругости алюминия E = 70 000 МПа, коэффициент Пуассона 0,3.

Сертификация и испытания

Подсистема REVENTAL обеспечена полным комплектом разрешительной документации, включающим: сертификат соответствия ГОСТ 22233 на алюминиевые профили; заключение Национального исследовательского технологического университета «МИСИС» о коррозионной стойкости подсистемы — подтверждённый срок эксплуатации составляет не менее 50 лет для сплава 6060 и не менее 35 лет для сплава 6063; протоколы огневых испытаний клинкерной плитки и композитных панелей; технический отчёт об оценке сейсмостойкости — система рассчитана на эксплуатацию в зонах сейсмичностью до 9 баллов по шкале MSK-64; методику прочностных расчётов конструкций REVENTAL; экспертные заключения по несущей способности для всех видов облицовки: керамогранит, натуральный камень, клинкер, бетонная плитка, HPL-панели, фиброцементные плиты, композитные панели, стальные и алюминиевые кассеты, стеклофибробетон.

Импортозамещение

Элементы подсистемы REVENTAL полностью взаимозаменяемы с продукцией ведущих мировых производителей. Это позволяет использовать REVENTAL в уже разработанных проектах без внесения изменений в проектную документацию. Российское производство обеспечивает стабильные поставки, короткие сроки изготовления и конкурентную стоимость элементов.
