HIS-GU-15082 Направляющая профиль HIS 150х82 (6 м)

Артикул: HIS-GU-15082

Увеличить изображение

1 940 рублей

Товар есть в наличии

Условия доставки

Вариант 1: Доставка Подмосковье до 30 км от МКАД а/м газель

Доставка Подмосковье до 30 км от МКАД а/м газель

Стоимость доставки: 5 900 рублей

Вариант 2: Доставка Подмосковье от 30 км от МКАД а/м газель

Доставка Подмосковье от 30 км от МКАД а/м газель

Стоимость доставки: 7 500 рублей

Вариант 3: Доставка по Москве (МКАД - 3-е кольцо) а/м газель

Доставка по Москве (МКАД - 3-е кольцо) а/м газель

Стоимость доставки: 4 900 рублей

Вариант 4: Самовывоз со склада Московская обл.

Самовывоз со склада Московская обл, г.о.Балашиха, полигон Кучино, владение 3, Подольск, ул. Комсомольская, д. 1

Стоимость доставки: 0 рублей

Описание HIS-GU-15082 Направляющая профиль HIS 150х82 (6 м)

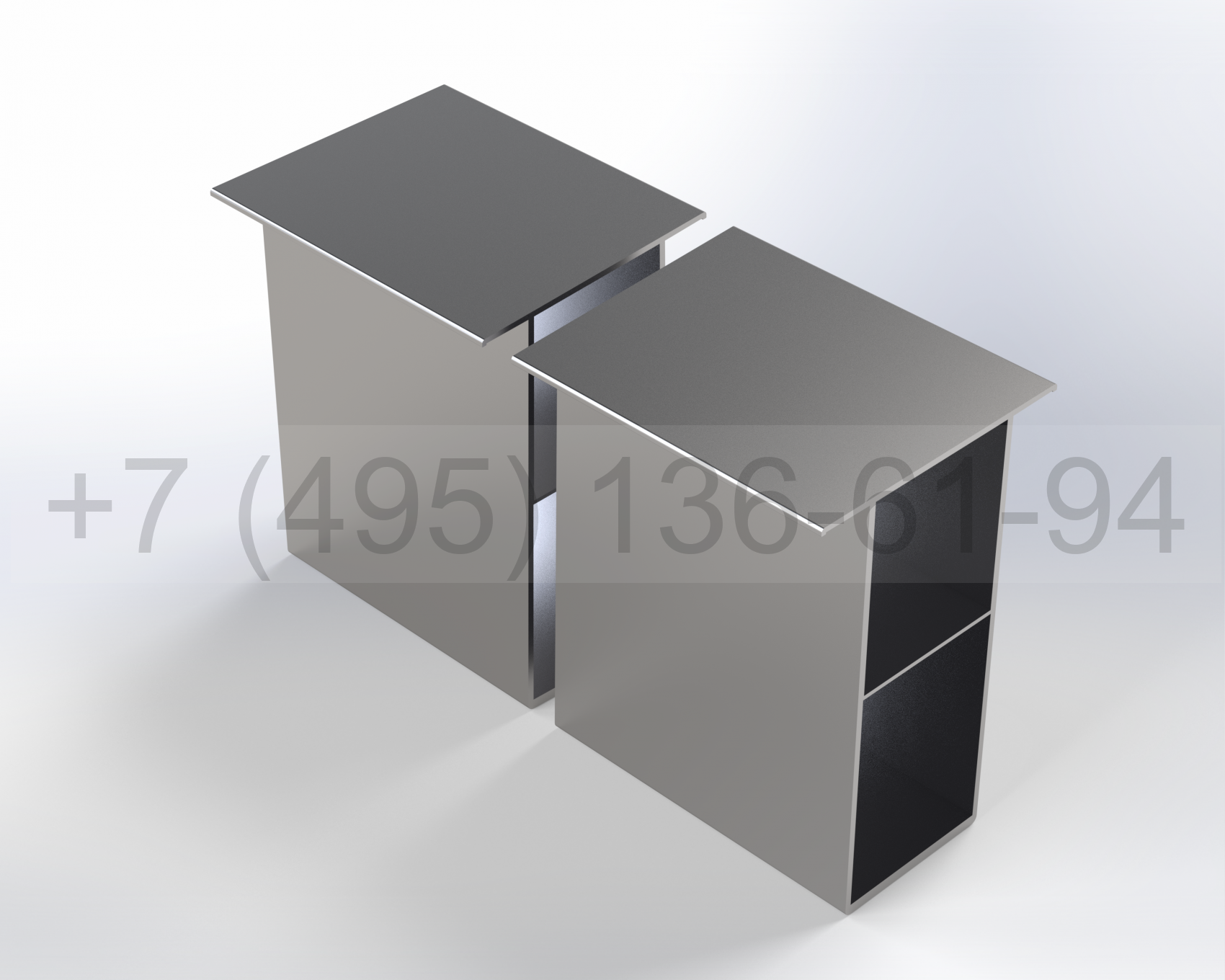

Направляющая профиль HIS 150х82 мм (HIS-GU-15082) — подсистема REVENTAL

Направляющая HIS-GU-15082 — П-образный несущий профиль серии HIS подсистемы вентилируемого фасада REVENTAL. Размеры сечения 150?82 мм, стандартная длина 6000 мм. Профиль изготовлен из алюминиевого сплава 6060 методом экструзии.

Назначение

П-образный профиль HIS является основным несущим элементом вертикального каркаса вентилируемого фасада серии HIS. Устанавливается вертикально на кронштейны HIS-BR и воспринимает нагрузки от веса облицовки и ветрового давления. На профиль крепятся кляммеры (для керамогранита, камня, клинкера), аграфы (для стеклофибробетона) или кассетные крепления (для композитных и металлических кассет).

Технические характеристики

Материал: алюминиевый сплав 6060 (6063 Т6) по ГОСТ 22233
Сечение: 150?82 мм
Длина: 6000 мм
Расчётное сопротивление: Ry = 135 МПа
Модуль упругости: E = 70 000 МПа
Расчётная схема: многопролётная балка на кронштейнах
Единица измерения: погонный метр

Преимущества

Высокая несущая способность П-образного сечения — для тяжёлых облицовок
Возможность крепления кляммеров, кассетных креплений и аграфов
Сейсмостойкость до 9 баллов по шкале MSK-64
Коррозионная стойкость — срок службы более 50 лет
Наращивание по высоте с помощью закладной EQ-HIS-CN-54
Российское производство — конкурентная цена

Совместимость

Профиль совместим со всеми кронштейнами серии HIS (S, M, L, XL), удлинителями, закладными и элементами крепления облицовки подсистемы REVENTAL.

Документация

Сертификат ГОСТ 22233, заключение МИСИС о коррозионной стойкости на 50 лет, протоколы огневых испытаний, отчёт о сейсмостойкости, методика прочностных расчётов, экспертные заключения по несущей способности.

Конструктивные особенности

П-образный профиль HIS — это несущая направляющая замкнутого сечения, обеспечивающая высокую жёсткость и несущую способность. Стенки профиля имеют перфорацию для крепления кляммеров, кассетных креплений и аграфов. Наращивание профилей по высоте выполняется с помощью закладных EQ-HIS-CN-54, обеспечивающих передачу нагрузок через стык. Расчётная схема направляющей — многопролётная балка на кронштейнах с консолями. Шаг кронштейнов (длина пролёта) определяется расчётом и составляет обычно от 300 до 1200 мм в зависимости от ветровых нагрузок и типа облицовки.

Схемы облицовки

На П-образный профиль HIS могут крепиться: рядовые и стартовые кляммеры для керамогранита, натурального камня, клинкерной и бетонной плитки; кассетные крепления (икли и салазки) Type-H для композитных, стальных и алюминиевых кассет; аграфы для стеклофибробетонных панелей; горизонтальные планки для HPL-панелей и фиброцементных плит. Плита облицовки работает по однопролётной или двухпролётной схеме в горизонтальной плоскости.

Проектирование

Выбор типоразмера профиля определяется расчётом по методике прочностных расчётов REVENTAL. Профиль проверяется на прочность по нормальным и касательным напряжениям, а также на прогиб. Критерий прогиба — не более 1/200 пролёта. Для угловых зон фасада, где ветровые нагрузки увеличены, применяется уменьшенный шаг направляющих.

О подсистеме REVENTAL

Подсистема навесного вентилируемого фасада REVENTAL — это комплексное инженерное решение для облицовки зданий различного назначения. Все элементы изготовлены из алюминиевого сплава AlMgSi 6060 (6063 Т6), соответствующего требованиям ГОСТ 22233-2018. Химический состав сплава обеспечивает оптимальное сочетание прочности (расчётное сопротивление Ry = 135 МПа), коррозионной стойкости и технологичности. Модуль упругости алюминия E = 70 000 МПа, коэффициент Пуассона 0,3.

Сертификация и испытания

Подсистема REVENTAL обеспечена полным комплектом разрешительной документации, включающим: сертификат соответствия ГОСТ 22233 на алюминиевые профили; заключение Национального исследовательского технологического университета «МИСИС» о коррозионной стойкости подсистемы — подтверждённый срок эксплуатации составляет не менее 50 лет для сплава 6060 и не менее 35 лет для сплава 6063; протоколы огневых испытаний клинкерной плитки и композитных панелей; технический отчёт об оценке сейсмостойкости — система рассчитана на эксплуатацию в зонах сейсмичностью до 9 баллов по шкале MSK-64; методику прочностных расчётов конструкций REVENTAL; экспертные заключения по несущей способности для всех видов облицовки: керамогранит, натуральный камень, клинкер, бетонная плитка, HPL-панели, фиброцементные плиты, композитные панели, стальные и алюминиевые кассеты, стеклофибробетон.

Импортозамещение

Элементы подсистемы REVENTAL полностью взаимозаменяемы с продукцией ведущих мировых производителей. Это позволяет использовать REVENTAL в уже разработанных проектах без внесения изменений в проектную документацию. Российское производство обеспечивает стабильные поставки, короткие сроки изготовления и конкурентную стоимость элементов.
