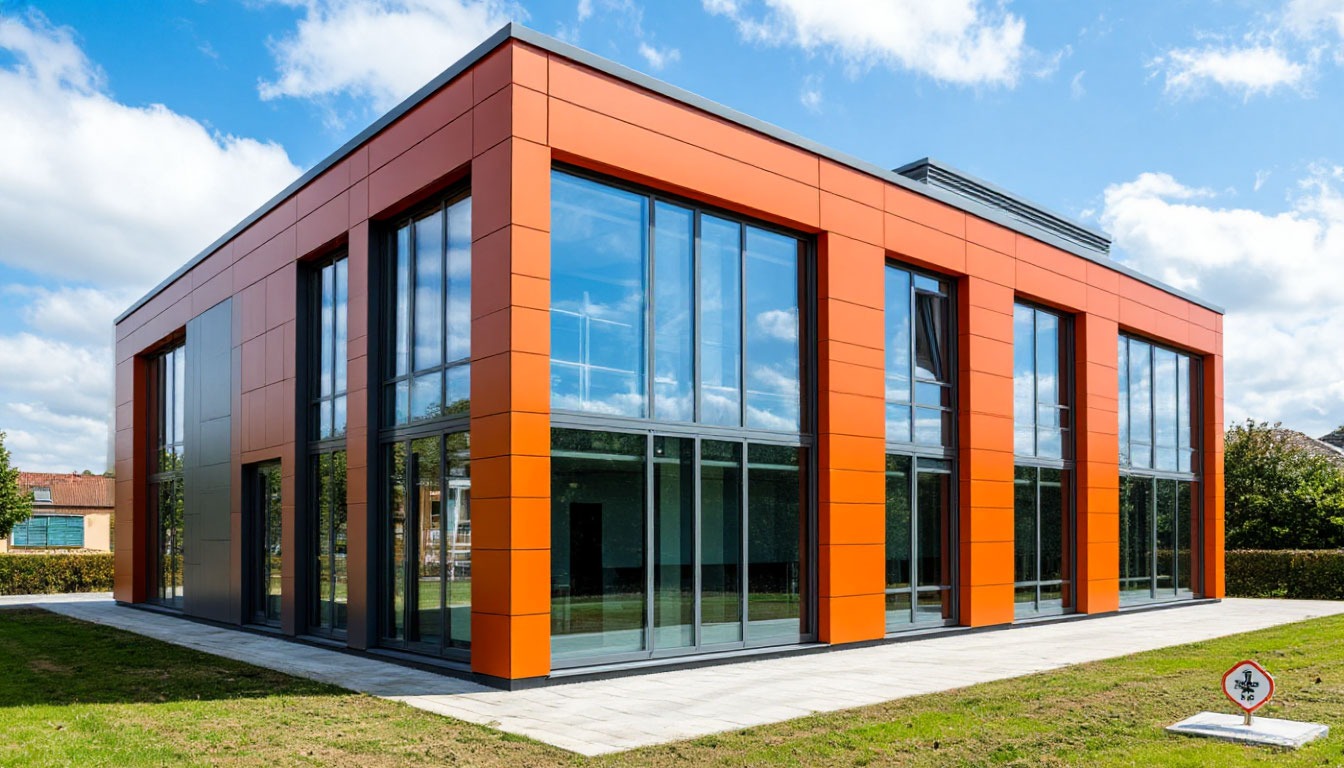

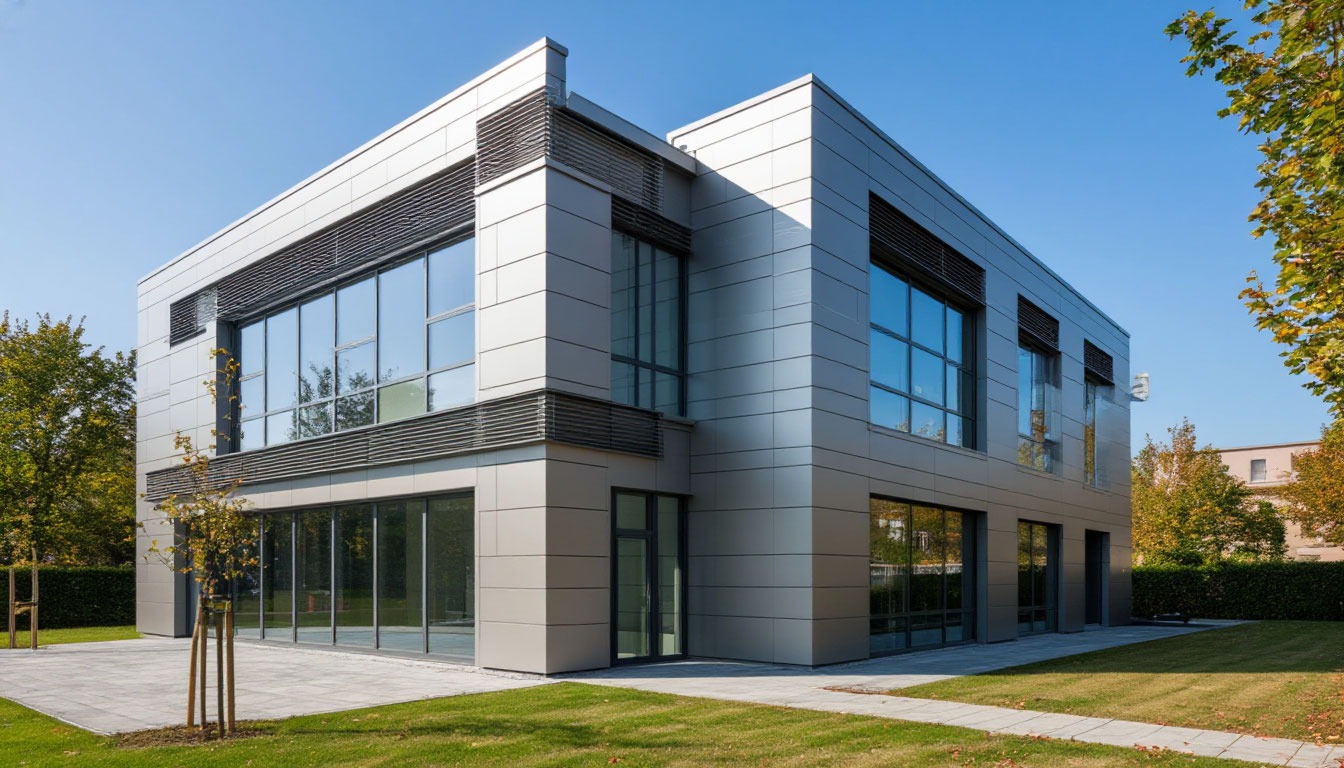

Расчет прочности кассет навесного вентилируемого фасада и других облицовокРасчет прочности кассет навесного вентилируемого фасада — ключевой этап инженерного проектирования вентфасада, определяющий безопасность, долговечность и стабильность облицовки в реальных условиях эксплуатации. В отличие от сплошных фасадных систем, кассетные панели работают как элементы со сложной пространственной жесткостью, воспринимая локальные ветровые давления, собственный вес, температурные деформации и монтажные воздействия. Корректный расчет включает совместный анализ кассеты, подсистемы (направляющие, кронштейны, крепеж), оснований крепления и основания здания. Методологическая база опирается на требования действующих нормативов: СП 20.13330 «Нагрузки и воздействия», СП 16.13330 «Стальные конструкции» (при стальной подсистеме), СП 28.13330 «Защита строительных конструкций от коррозии», СП 29.13330 «Каменные и армокаменные конструкции» и СП 293.1325800 «Навесные фасадные системы» (при наличии редакции/издания, регламентирующей НФС), а также на технические свидетельства и каталоги производителей подсистем. Исходные данные для расчета начинаются с определения ветрового воздействия по СП 20.13330 с учетом ветрового района, категории местности, аэродинамических коэффициентов и коэффициентов порывистости. Карта ветровых районов задает нормативное значение базового давления q0, которое корректируется на высоту, экспозицию здания, форму и расчетные зоны фасада. Особенно важно учитывать повышенные нагрузки в краевых и угловых зонах, где коэффициенты локального отсоса достигают экстремальных значений. Итогом является поле давлений, варьирующееся по высоте и по периметру фасада, согласно которому назначают шаги крепления, толщину металла кассет, тип крепежа и конфигурацию подсистемы. Кассеты, как правило, изготавливаются из оцинкованной стали с полимерным покрытием или из алюминиевых сплавов. Их прочность и жесткость определяются не только толщиной листа, но и геометрией отбортовок, глубиной полки, наличием ребер, шагом перфорации и расположением отверстий под крепеж. Расчет ведут как для равномерного давления, так и для локальных нагрузок у точек крепления. Модель рассматривает кассету как пластину на упругих опорах с периметральным или точечным закреплением; при этом допускаемые прогибы ограничивают по критериям эстетики и герметичности: как правило, wlim ≤ L/200–L/300 для видимых элементов, но точное значение фиксируется в проектной документации и в требованиях производителя. Проверка проводится по предельным состояниям: несущая способность (прочность, потеря устойчивости элементов отбортовки, вырывание крепежа) и эксплуатационная пригодность (прогибы, вибрации, гул при порывистом ветре). Подсистема навесного фасада — это кронштейны, направляющие (стоечные и/или горизонтальные профили), соединительные элементы и крепеж к несущему основанию. Расчет подсистемы выполняется по СП 16.13330 для стальных элементов или по соответствующим документам для алюминиевых сплавов, с обязательной проверкой на устойчивость, прочность сечений, несущую способность узлов и болтовых/заклепочных соединений. Критичны проверки на выдергивание анкеров и на выщелкивание самонарезающих винтов при циклической нагрузке. Расчетная схема учитывает эксцентриситеты, гибкость между кассетой и основанием, а также температурные деформации направляющих; компенсация температурных перемещений обеспечивается овальными отверстиями, скользящими узлами и температурными швами с шагом, согласованным с длиной профилей. Определение ветровых нагрузок по фасаду производится для нескольких расчетных ситуаций. Для каждого ветрового района по СП 20.13330 выбираются нормативные значения q0, затем вводятся коэффициенты: k(z) по высоте, cpe для локальных зон, cdir для направления ветра, а также ψ для сочетаний. Важна дифференциация зон: центральная, краевая и угловая. В углах и у кромок требуются усиленные решения — уменьшение шага крепежа, увеличение толщины листа, применение дополнительных ребер жесткости и усиленных кассет. Для высоких зданий учитывают влияние динамичности ветра, порывистость и возможные вибрации панелей; при необходимости назначают демпфирующие прокладки и увеличивают жесткость подсистемы. Сопряжения и узлы крепления кассет — зоны повышенной ответственности. Прочность узла должна превышать расчетную несущую способность кассеты, чтобы исключить хрупкий сценарий разрушения. Контролируется: вырывание заклепок/саморезов, срез и смятие отверстий, продавливание листа, потеря местной устойчивости отбортовок вокруг крепления. Для анкеров в основании проводятся испытания на выдергивание с учетом типа основания (бетон, полнотелый или пустотелый кирпич, газобетон), соответствующие коэффициенты условий работы принимаются по СП и данным производителя анкеров. Коррозионная стойкость напрямую связана с сохранением прочности. По СП 28.13330 выбирают защитные покрытия и разделяют контакт разнородных металлов для исключения гальванической коррозии. В узлах предусматривают прокладки из диэлектрических материалов, уплотнительные и виброизолирующие ленты, что одновременно снижает шум и стабилизирует работу креплений под циклической нагрузкой. Для морских и промышленных сред увеличивают толщину защитных покрытий и переходят на нержавеющую или высоколегированную крепежную группу. Расчет деформаций и прогибов кассет учитывает комбинированные воздействия: ветер, температура, собственный вес, монтажные нагрузки. Температурные перепады способны вызвать коробление и щелевую деформацию. Чтобы избежать потери плоскостности, задают допустимые длины/высоты кассет и рекомендуемый шаг креплений, оптимизируют глубину отбортовки. В районах с высокими ветровыми нагрузками применяют кассеты со скрытым усилением, клееные ребра или увеличенную глубину профиля. В прижимных зонах допускается установка дополнительных прижимов, работающих как промежуточные опоры.
Особое внимание уделяется расчету сочетаний нагрузок. Базовые комбинации по СП 20.13330 включают постоянные, длительные и кратковременные действия, с учетом коэффициентов надежности по нагрузке и по ответственности. Для фасадов общественных зданий категория ответственности может быть повышена, что отражается в коэффициентах γn и требованиях к надежности креплений. Применяется раздельный анализ для стадий монтажа и эксплуатации: во время монтажа кассеты могут воспринимать обратный знак давления и локальные нагрузки от подвесного оборудования, что проверяется отдельными расчетами. Практика проектирования включает в себя три уровня верификации. Первый — аналитический расчет по упрощенным схемам с использованием табличных коэффициентов и формул для пластин на упругих опорах. Второй — численное моделирование методом конечных элементов, позволяющее учесть геометрию отбортовок, концентрации напряжений в отверстиях и нелинейное контактное поведение креплений. Третий — натурные и стендовые испытания: испытания на вырывание крепежа, на устойчивость панелей под вакуумом/давлением, климатические циклы для оценки долговечности. Совмещение этих подходов дает надежную и экономичную конструкцию. Документация по результатам расчета содержит ведомость нагрузок и коэффициентов, схемы раскладки кассет с привязкой к ветровым зонам, спецификацию крепежа и подсистемы, узлы и деталировки, а также пояснительную записку с обоснованием принятых решений со ссылками на примененные СП. Рекомендуется включать ограничения по монтажу: допустимые усилия при поджиме, крутящий момент для саморезов, температурный диапазон монтажа, контрольные операции и допуски на плоскостность. Для зданий в высоких ветровых районах приводят особые указания по уплотнениям, усиленным крепежам и шагу подвесов. Итогом корректного расчета является баланс прочности, жесткости и технологичности. Верно подобранная толщина металла, геометрия кассет, шаг крепежа и параметры подсистемы позволяют безопасно эксплуатировать фасад в любой ветровой зоне, обеспечить стабильную геометрию и минимизировать вибрации и шум. Следование требованиям СП 20.13330, СП 16.13330, профильных документов по навесным фасадным системам и руководств производителей обеспечивает нормативную надежность и подтверждаемую практикой долговечность конструкции. |
