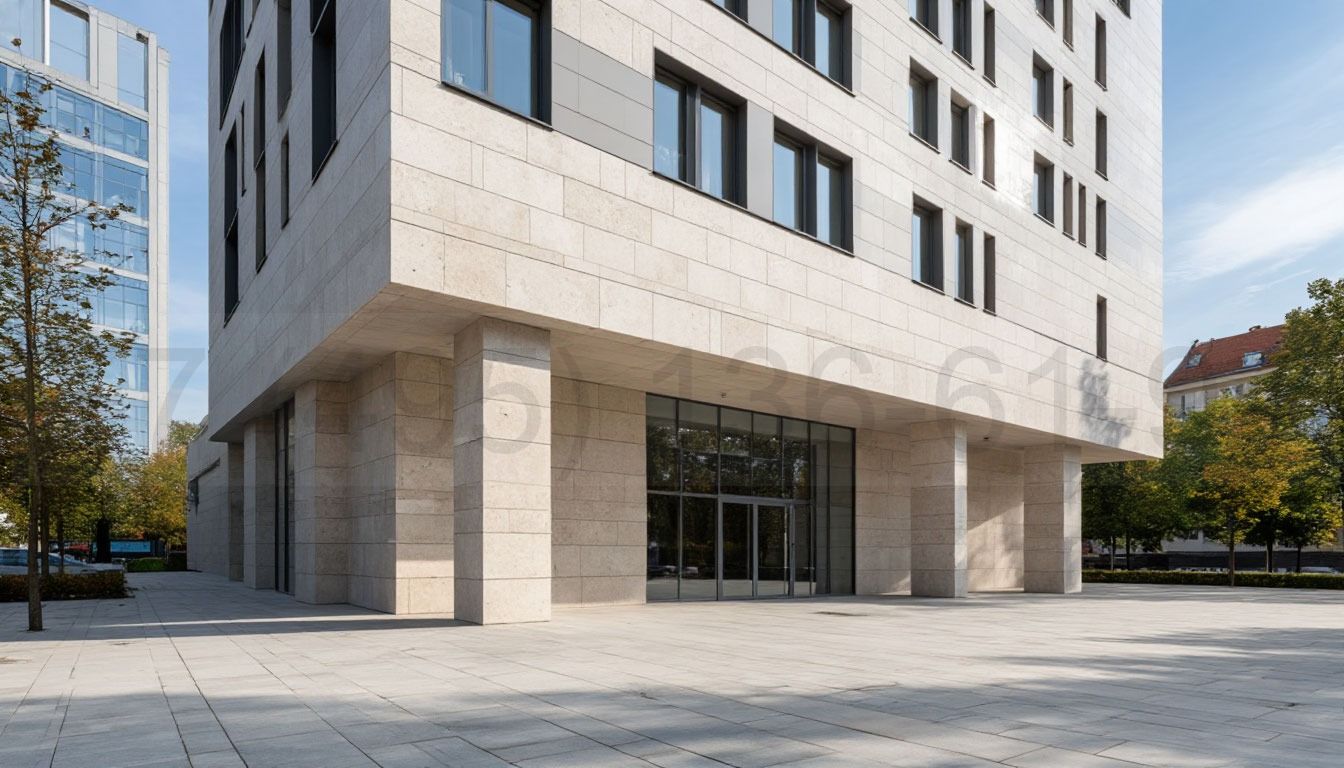

Проект вентилируемого фасада из HPL-панелей стадия КМ (КМД)
Проект вентилируемого фасада из HPL-панелей стадия КМ (КМД)
Увеличить изображение
Другие фото Проект вентилируемого фасада из HPL-панелей стадия КМ (КМД)
75 000 рублей
Товар есть в наличии

Условия доставки

Вариант 1: Доставка Подмосковье до 30 км от МКАД а/м газель

Доставка Подмосковье до 30 км от МКАД а/м газель

Стоимость доставки: 5 900 рублей
Вариант 2: Доставка Подмосковье от 30 км от МКАД а/м газель

Доставка Подмосковье от 30 км от МКАД а/м газель

Стоимость доставки: 7 500 рублей
Вариант 3: Доставка по Москве (МКАД - 3-е кольцо) а/м газель

Доставка по Москве (МКАД - 3-е кольцо) а/м газель

Стоимость доставки: 4 900 рублей
Вариант 4: Самовывоз со склада Московская обл.

Самовывоз со склада Московская обл, г.о.Балашиха, полигон Кучино, владение 3, Подольск, ул. Комсомольская, д. 1

Стоимость доставки: 0 рублей

Описание Проект вентилируемого фасада из HPL-панелей стадия КМ (КМД)

Разработка проекта КМ и КМД для вентилируемого фасада с использованием HPL-панелей (High-Pressure Laminate) имеет свою специфику. HPL-панели — это легкий, прочный и долговечный материал, устойчивый к внешним воздействиям, но требующий точного подхода к креплению и компенсации деформаций.

На этапе КМ основной задачей является расчет подсистемы, которая сможет надежно закрепить легкие HPL-панели, выдерживая ветровые нагрузки и температурные деформации. HPL-панели могут крепиться как видимым способом (на заклепках или саморезах с окрашенными головками), так и скрытым. Выбор способа крепления кардинально влияет на конфигурацию металлического каркаса. Для видимого крепления, подсистема может быть проще, состоящая из вертикальных или горизонтально-вертикальных профилей (например, Т-образных, П-образных или шляпных профилей из оцинкованной стали или алюминия). Шаг профилей определяется размерами панелей и количеством точек крепления.

Для скрытого крепления (клеевого или на механических зацепах) требуется более жесткая и точная подсистема. Клеевой способ предполагает использование специализированных вертикальных профилей (часто алюминиевых), к которым плиты приклеиваются через систему праймеров и клеевых составов. Механический скрытый способ часто использует специальные анкерные системы, которые вставляются в отверстия на тыльной стороне панели и затем зацепляются за профили подсистемы. В КМ также учитываются температурные деформации HPL-панелей, хотя они менее выражены, чем у металла, но все же требуют компенсации. Расчет нагрузок включает собственный вес панелей и ветровые воздействия. Выбор материала подсистемы (оцинкованная сталь или алюминий) осуществляется исходя из требований к долговечности, весу и бюджету.

В проекте КМД вентфасада детализация крепления HPL-панелей становится критически важной.

Если выбран видимый способ крепления, КМД будет содержать схемы расположения заклепок/саморезов, указывая точные отступы от края панели и шаг крепежа. Важно предусмотреть использование компенсационных отверстий (овальных) в панелях, чтобы обеспечить свободное температурное расширение и сжатие, предотвращая растрескивание материала.

Для скрытого клеевого крепления КМД должна содержать очень подробные инструкции по подготовке поверхности профилей и панелей, использованию системных грунтовок, двухсторонних адгезивных лент и клеевых составов. Важны требования к точности монтажа, так как клеевые швы не должны подвергаться чрезмерным сдвиговым нагрузкам. Также в КМД указываются требования к температуре и влажности окружающей среды во время проведения клеевых работ.

Для скрытого механического крепления КМД детализирует специальные анкерные элементы и профили, в которые они зацепляются. Здесь важна точность сверления отверстий в тыльной стороне панелей и правильная фиксация анкеров.

В КМД также детально прорабатываются узлы стыков панелей (открытые или закрытые со специальными стыковочными профилями), узлы обрамления оконных и дверных проемов, углов здания, парапетов и цоколя. HPL-панели могут быть фрезерованы и согнуты для создания угловых или откосных элементов, что должно быть отражено в чертежах. Компенсационные швы между панелями (обычно 8-10 мм) могут быть открытыми или закрываться эластичными уплотнителями. В КМД прописываются требования к вентиляционному зазору за панелями и к системе дренажа, которая предотвращает скопление воды. Все чертежи КМД должны содержать полную спецификацию материалов, допуски и указания по монтажу, обеспечивая не только эстетический вид, но и долговечность и функциональность фасадной системы.
