Расчет вентилируемого фасада онлайн и оффлайн

Расчёт вентилируемого фасада — это первое, с чем сталкивается собственник здания или архитектор, когда проект переходит из стадии идеи в стадию реализации. Вопрос «сколько будет стоить вентфасад» кажется простым, но за ним стоит инженерная задача, в которой участвуют десятки переменных: тип облицовки, материал и конфигурация подсистемы, толщина и плотность утеплителя, высота здания, ветровой район, сложность архитектуры, количество оконных и дверных проёмов, наличие декоративных элементов, логистика и даже сезон проведения работ. Каждый из этих параметров влияет на итоговую цифру в смете, и каждый требует профессиональной оценки.

В интернете доступны десятки онлайн-калькуляторов, обещающих рассчитать стоимость вентилируемого фасада за две минуты. Некоторые из них действительно дают приблизительное представление о порядке затрат — но именно приблизительное. Калькулятор работает с усреднёнными коэффициентами и типовыми решениями, он не учитывает кривизну стен конкретного здания, реальную ветровую нагрузку на конкретной высотной отметке, фактическое состояние основания и десятки других параметров, от которых зависит и безопасность конструкции, и её стоимость. Расхождение между результатом калькулятора и реальной сметой может составлять 20–40%, а в сложных случаях — и больше.

Самый надёжный способ получить точный расчёт стоимости вентфасада — обратиться к производителю фасадной системы, который выполнит расчёт на основании проекта стадии АР. Компания Дилэнд предоставляет такую услугу: на входе — архитектурные решения вашего объекта, на выходе — детальная спецификация всех элементов подсистемы, облицовки, утеплителя и крепежа с точными ценами. Не усреднёнными, не «от и до», а привязанными к конкретным фасадам конкретного здания.

Из чего складывается стоимость вентилируемого фасада

Расчёт вентфасада — это не одна цифра, а структурированная смета, в которой каждая строка имеет инженерное обоснование. Основных статей четыре: подсистема (несущий каркас), утеплитель с крепежом, облицовочный материал и монтажные работы. К ним добавляются проектирование, логистика и в ряде случаев — аренда строительной техники.

Подсистема — это металлический каркас, на который навешивается облицовка. Она состоит из кронштейнов, вертикальных и горизонтальных направляющих профилей, термоизоляционных прокладок, анкерных дюбелей, кляммеров или иных крепёжных элементов для фиксации облицовки. Стоимость подсистемы зависит от материала (алюминий, оцинкованная сталь, нержавеющая сталь), конфигурации профилей, шага кронштейнов и величины выноса от стены. Последний параметр определяется толщиной утеплителя и необходимым вентиляционным зазором.

Утеплитель — вторая значимая статья расходов. В навесных вентилируемых фасадах применяются плиты из минеральной ваты на основе базальтового волокна. Толщина утеплителя определяется теплотехническим расчётом и зависит от климатического района строительства, материала и толщины несущей стены, требуемого сопротивления теплопередаче. Для центральных регионов России типичная толщина составляет 100–150 мм, для северных — до 200–250 мм.

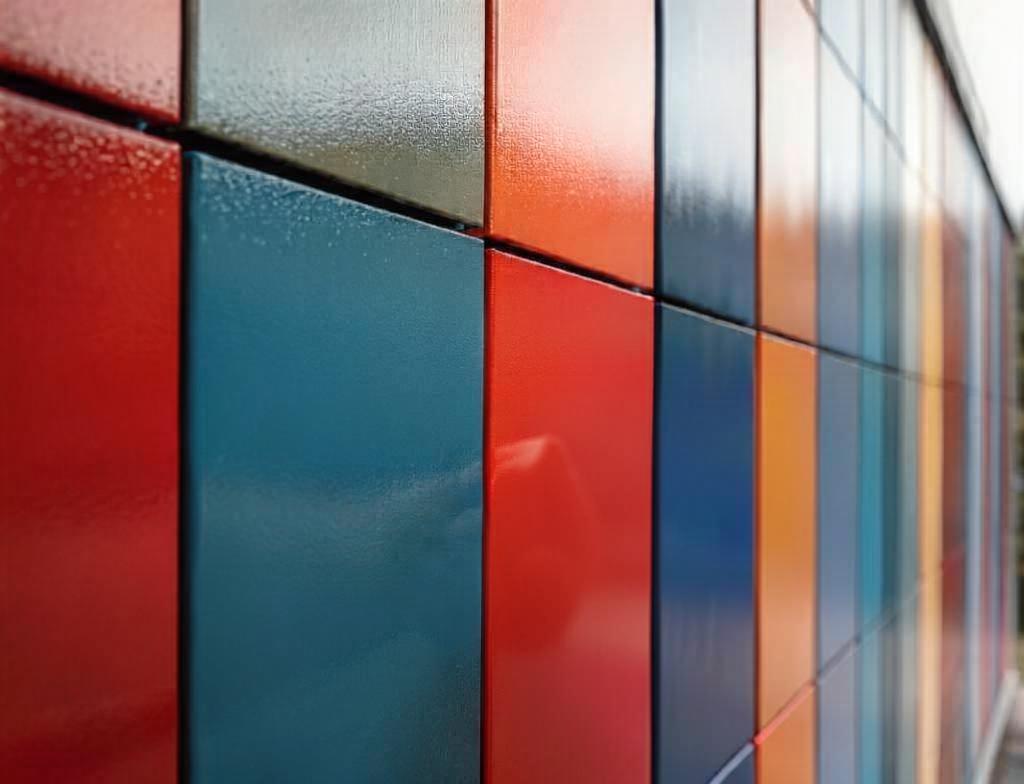

Облицовочный материал — самая вариативная часть сметы. Диапазон цен здесь огромен: от керамогранита и фиброцементных плит в бюджетном сегменте до натурального камня и медных панелей в премиальном. Выбор облицовки влияет не только на её собственную стоимость, но и на стоимость подсистемы: тяжёлые материалы требуют усиленных кронштейнов с уменьшенным шагом, что увеличивает расход металла и крепежа. Лёгкие материалы позволяют использовать облегчённую подсистему, снижая стоимость каркаса.

Монтажные работы — четвёртая составляющая. Стоимость монтажа зависит от сложности архитектуры, высоты здания, типа облицовки и региона строительства. Монтаж натурального камня с устройством пропилов значительно трудоёмче монтажа керамогранита на кляммерах, а работы на высоте свыше 50 метров требуют специальных допусков и оборудования.

Почему онлайн-калькулятор не заменяет профессиональный расчёт

Онлайн-калькуляторы расчёта вентилируемого фасада — удобный инструмент для первичной ориентировки в бюджете. Однако между результатом калькулятора и реальной сметой существует принципиальная разница, и понимание этой разницы убережёт заказчика от неприятных сюрпризов на стадии закупки и монтажа.

Первое ограничение калькулятора — он считает по площади, а не по проекту. Вы вводите общую площадь фасада, калькулятор умножает её на усреднённую стоимость квадратного метра. Но реальный фасад — это стены с оконными и дверными проёмами, откосами, отливами, парапетными крышками, внешними и внутренними углами, входными группами. Каждый из этих элементов требует доборных профилей, нестандартных кронштейнов, подрезки облицовки. На сложном фасаде стоимость доборных элементов и связанных с ними работ может составлять 15–30% от общей сметы — и калькулятор эту сумму просто не видит.

Второе ограничение — калькулятор не учитывает прочностной расчёт. Шаг кронштейнов и сечение профилей определяются совокупностью нагрузок: собственный вес облицовки и подсистемы, ветровое давление с учётом пульсационной составляющей, гололёдная нагрузка, а в ряде регионов — сейсмические воздействия. Ветровая нагрузка зависит от высоты здания, ветрового района, типа местности и положения расчётной точки на фасаде — на углах здания и у карниза она существенно выше, чем в центре плоскости. Калькулятор берёт усреднённый шаг кронштейнов, тогда как в реальности на разных участках фасада шаг может различаться вдвое.

Третье ограничение — состояние основания. Калькулятор предполагает, что стена способна воспринять расчётное усилие стандартного анкера. В реальности стены бывают из газобетона, пенобетона, пустотелого кирпича, в них встречаются закладные, швы, участки с нарушенной структурой. Всё это влияет на выбор типа и длины анкера, а в предельных случаях — на необходимость устройства межэтажной подсистемы с креплением к перекрытиям, что принципиально меняет конструкцию и стоимость.

Четвёртое — калькулятор не учитывает кривизну стен. Стены реальных зданий имеют отклонения от вертикали и плоскости, которые могут достигать нескольких сантиметров на этаж. Компенсация этих отклонений обеспечивается подбором кронштейнов разной длины и применением регулируемых элементов. Без обмеров невозможно определить номенклатуру кронштейнов, а значит — и стоимость подсистемы.

Расчёт вентилируемого фасада на основании проекта стадии АР

Проект стадии АР (архитектурные решения) — это документ, который содержит всю информацию, необходимую для точного расчёта вентилируемого фасада: планы этажей, развёртки фасадов, разрезы, конструктивные узлы, спецификации материалов стен и облицовки, цветовые решения. Именно этот документ является отправной точкой для инженерного проектирования фасада и составления детальной сметы.

Когда расчёт вентфасада выполняется на основании проекта АР, результат принципиально другой по сравнению с калькулятором. Инженер видит каждый фасад здания с реальными размерами, проёмами, архитектурными элементами. Он выполняет раскладку облицовки с учётом формата плит и допустимых отходов, определяет расположение кронштейнов и направляющих в привязке к конструктивным осям здания, рассчитывает количество доборных элементов для откосов, отливов и парапетов. Результат — не «стоимость за квадратный метр», а конкретная спецификация с точным количеством каждого элемента и его ценой.

Компания Дилэнд выполняет расчёт вентилируемого фасада именно так. На первом этапе архитектор или собственник передаёт проектную документацию: чертежи фасадов в формате DWG или PDF, информацию о материале стен, выбранный тип облицовки. На втором этапе инженеры Дилэнд выполняют прочностной расчёт подсистемы с учётом всех действующих нагрузок, определяют оптимальную конфигурацию каркаса и формируют раскладку облицовки. На третьем этапе заказчик получает детальную спецификацию всех элементов с ценами — подсистема, утеплитель, крепёж, облицовка — и итоговую смету на материалы.

Такой подход исключает ситуации, когда на объект привозят меньше материала, чем нужно, или оплачивают лишние элементы, которые остаются на складе. Точный расчёт на основании АР экономит 10–25% бюджета по сравнению с закупкой по усреднённым калькуляторным данным — за счёт того, что каждый кронштейн, каждый метр профиля и каждая плита облицовки посчитаны под конкретный объект.

Что входит в профессиональный расчёт вентфасада

Прочностной расчёт — фундамент всего проекта. Его задача — определить, какие элементы подсистемы будут использованы и с каким шагом они должны быть установлены, чтобы конструкция выдержала все действующие нагрузки. В расчёте учитываются постоянные нагрузки (собственный вес облицовки, подсистемы, утеплителя), временные нагрузки (ветровое давление — основное и пиковое, гололёдная нагрузка) и особые воздействия (сейсмические нагрузки для соответствующих регионов). По результатам определяются типоразмеры кронштейнов, сечения направляющих, тип и количество анкерных дюбелей, шаг установки. Расчёт выполняется в соответствии с ГОСТ Р 58883-2020 и СП 20.13330.

Теплотехнический расчёт определяет необходимую толщину утеплителя в соответствии с СП 50.13330. Он учитывает климатический район, материал несущей стены и требуемое сопротивление теплопередаче. Правильно рассчитанный утеплитель снижает теплопотери через наружные стены на 40–60%, что ощутимо влияет на расходы по отоплению на протяжении всего срока эксплуатации здания.

Раскладка облицовки — третий ключевой раздел. Инженер размещает плиты на развёртках фасадов с учётом формата, допустимых размеров подрезки, расположения швов, привязки к архитектурным элементам. Грамотная раскладка минимизирует отходы: для керамогранита потери составляют 5–8%, для натурального камня — 3–5%, для композитных панелей — 8–12% в зависимости от сложности фасада.

Спецификация доборных элементов — часть расчёта, которую калькуляторы не выполняют в принципе. Откосные планки, отливы, парапетные крышки, угловые элементы, обрамления вентиляционных решёток, примыкания к кровле — всё это проектируется индивидуально для каждого объекта. На фасаде с большим количеством проёмов стоимость доборных элементов может быть сопоставима со стоимостью основной облицовки.

Факторы, влияющие на стоимость вентилируемого фасада

Тип облицовочного материала — главный ценообразующий фактор. Керамогранит толщиной 10 мм — наиболее массовое и экономичное решение. Фиброцементные плиты сопоставимы по цене и отличаются разнообразием текстур. Композитные алюминиевые панели дороже, но позволяют создавать сложные архитектурные формы. HPL-панели занимают промежуточную нишу. Терракота и натуральный камень — премиальный сегмент, стоимость которого в три-пять раз выше керамогранита.

Материал подсистемы — второй по значимости фактор. Алюминиевая подсистема дороже стальной оцинкованной в закупке, но превосходит её по сроку службы в три-четыре раза: алюминий не подвержен коррозии, тогда как оцинкованная сталь в городской атмосфере теряет защитный слой за 7–12 лет. Для объектов с проектным сроком эксплуатации 30 лет и более алюминиевая подсистема оказывается экономически выгоднее стальной с учётом стоимости замены корродировавших элементов. Компания Дилэнд производит алюминиевую подсистему REVENTAL, рассчитанную на срок эксплуатации не менее 50 лет.

Высота здания влияет на стоимость сразу по нескольким направлениям. С увеличением высоты растёт ветровая нагрузка, что требует усиленных кронштейнов и уменьшения шага — а это увеличивает расход материала. Монтажные работы на высоте свыше 50 метров значительно дороже. Для зданий выше 75 метров проектирование фасада переходит в категорию нестандартных задач, требующих индивидуальных решений.

Сложность архитектуры — параметр, который невозможно учесть в калькуляторе. Прямоугольное здание с минимальным количеством проёмов — одна стоимость. Здание с эркерами, криволинейными участками, нестандартными углами — принципиально другая. Количество погонных метров откосов, отливов и парапетных крышек может увеличить стоимость на 15–25% по сравнению с «глухой стеной» той же площади.

Климатический район строительства определяет толщину утеплителя, а с ней — длину кронштейнов, ветровую нагрузку и требования к морозостойкости облицовки. Фасад здания в Краснодаре и фасад здания в Новосибирске при одинаковой площади и облицовке будут иметь разную стоимость — за счёт различий в утеплителе, подсистеме и крепеже.

Типичные ошибки при самостоятельном расчёте вентфасада

Практика показывает, что самостоятельный расчёт вентилируемого фасада часто содержит системные ошибки, которые выявляются только на стадии монтажа, когда их исправление обходится значительно дороже.

Расчёт по чистой площади без учёта отходов — самая распространённая ошибка. Облицовочные плиты имеют фиксированный формат, и при раскладке на реальном фасаде часть плит подрезается. Нормативный процент отходов для керамогранита составляет 16-19%, для композитных панелей — от 32%. Если не учесть отходы, материала не хватит, а дозаказ — это время простоя бригады и дополнительная логистика.

Неучёт доборных элементов — вторая по частоте ошибка. Откосные планки, отливы, парапетные крышки, угловые элементы требуют отдельного расчёта по погонным метрам. На типовом многоэтажном доме суммарная длина откосов составляет сотни погонных метров, и стоимость доборных элементов оказывается неожиданно значительной.

Увеличение шага кронштейнов ради экономии — опасная ошибка с потенциально аварийными последствиями. Шаг определяется прочностным расчётом и зависит от нагрузок. Произвольное увеличение шага может привести к прогибу направляющих, деформации облицовки, а при экстремальных ветровых нагрузках — к отрыву панелей. Экономия в несколько тысяч рублей оборачивается рисками, несопоставимыми с сэкономленной суммой.

Неучёт кривизны стен — ошибка, которая выявляется только на объекте. Если заложены кронштейны одной длины, а стена имеет отклонения в 20–30 мм, часть кронштейнов окажется непригодной. Результат — остановка монтажа, экстренный дозаказ и потеря времени. Профессиональный расчёт на основании данных проекта АР исключает эту ситуацию.

Расчёт вентфасада онлайн: когда калькулятор уместен

Несмотря на ограничения, онлайн-калькуляторы полезны на ранней стадии — когда собственник или архитектор хочет понять порядок затрат и сравнить варианты облицовки. Калькулятор позволяет за несколько минут увидеть, что вентфасад из керамогранита стоит примерно вдвое дешевле фасада из натурального камня, а композитные панели занимают промежуточную позицию. Эта информация помогает сформировать реалистичные ожидания и выбрать направление для детальной проработки.

Однако принимать финансовые решения на основании калькулятора — выделять бюджет, заключать договоры, планировать сроки — не стоит. Для этого необходим профессиональный расчёт на основании проектной документации. Компания Дилэнд рекомендует следующий алгоритм: воспользуйтесь калькулятором для предварительной оценки, определитесь с типом облицовки и бюджетными рамками, а затем направьте проект стадии АР для точного расчёта. Такой подход экономит время на стадии выбора и даёт точную смету на стадии принятия решения.

Почему расчёт вентилируемого фасада в Дилэнд — это больше, чем смета

Когда заказчик обращается в Дилэнд за расчётом вентилируемого фасада, он получает не просто таблицу с ценами. Он получает инженерное решение, в котором каждая позиция спецификации — результат прочностного расчёта, оптимизации раскладки и конструктивной проработки узлов. Это решение, за которым стоит производитель подсистемы — компания, которая несёт ответственность за работоспособность конструкции.

Алюминиевая подсистема REVENTAL спроектирована для применения с любыми типами облицовки — от лёгких алюминиевых кассет до тяжёлого натурального камня. Прочностные характеристики каждого элемента подтверждены протоколами испытаний в аккредитованных лабораториях. Расчёт выполняется инженерами, которые знают свой продукт до последнего болта и подберут оптимальную конфигурацию — безопасную и экономически обоснованную.

Для архитектора сотрудничество с производителем подсистемы на стадии расчёта — это техническая обратная связь ещё до начала строительства. Какой формат облицовки оптимален для минимизации отходов? Какой шаг кронштейнов позволяет применить стандартные профили? Где можно упростить узлы примыканий? Ответы на эти вопросы на стадии проектирования — экономия, которая на крупных объектах исчисляется сотнями тысяч рублей.

Для собственника здания расчёт в Дилэнд — это прозрачность и контроль. Детальная спецификация позволяет сравнить предложения разных подрядчиков на единой основе, исключив ситуации, когда один подрядчик «забывает» доборные элементы, а другой закладывает избыточный запас. Расчёт от производителя — эталонная спецификация для тендерных процедур и переговоров.

Навесной вентилируемый фасад — конструкция, которая будет работать на здании десятилетиями. Точный расчёт на основании проекта стадии АР — это инвестиция в качество, безопасность и экономическую эффективность, которая окупается уже на стадии закупки материалов. Обратитесь в компанию Дилэнд, передайте проектную документацию — и получите расчёт, которому можно доверять.
