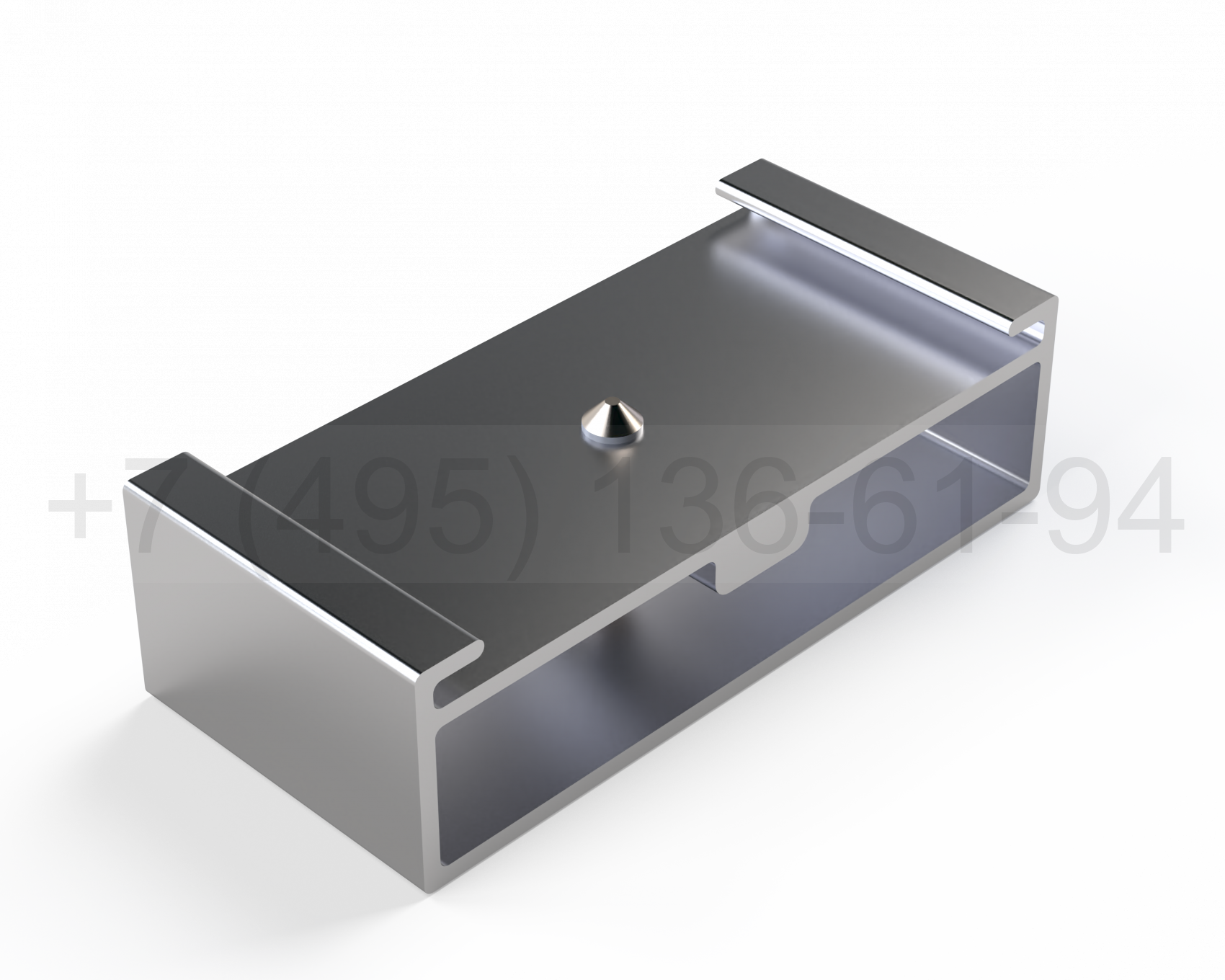

EQ-BR-SLID-H Салазка для кассет Type-H

Артикул: EQ-BR-SLID-H

Увеличить изображение

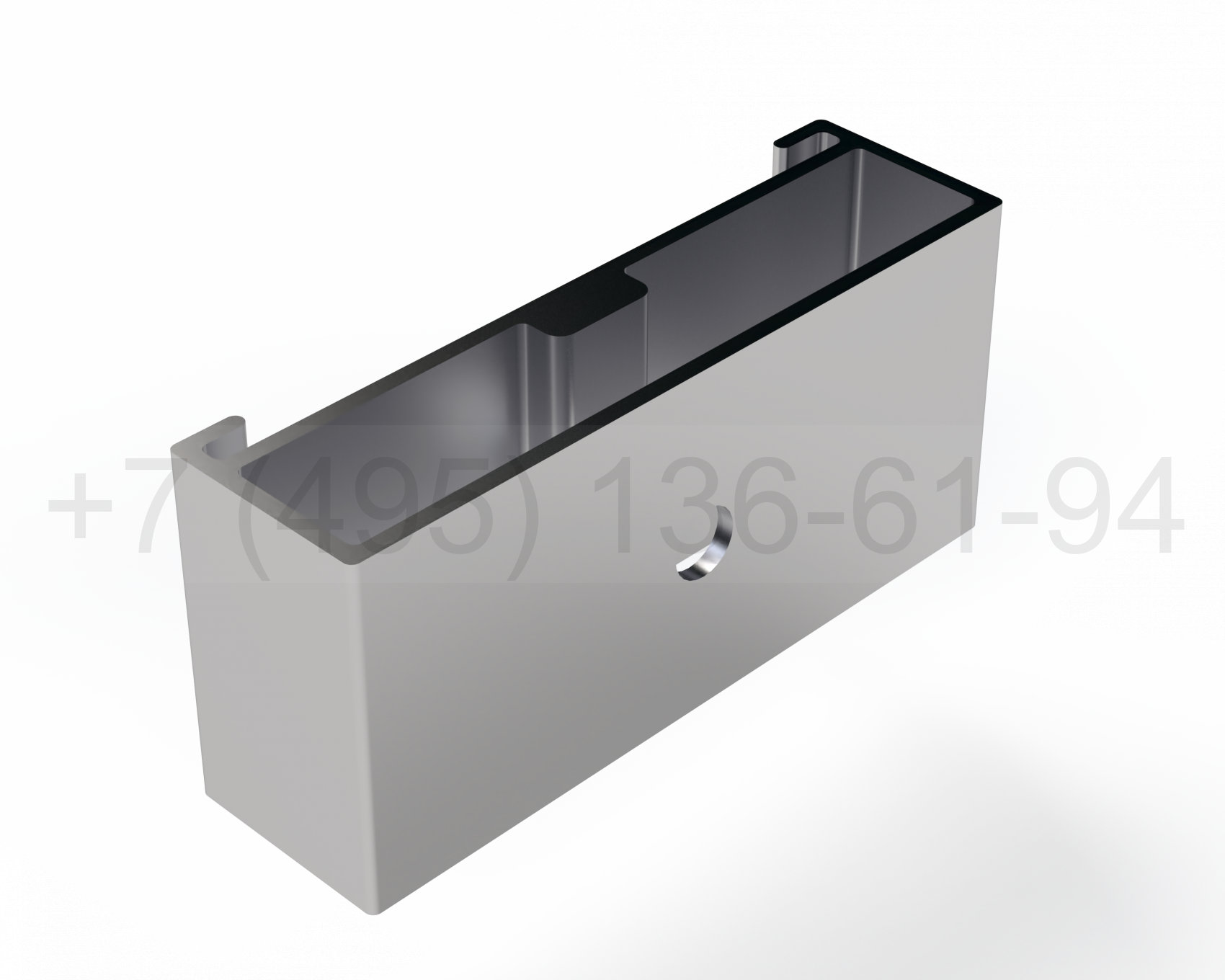

Другие фото EQ-BR-SLID-H Салазка для кассет Type-H

80 рублей

Товар есть в наличии

Условия доставки

Вариант 1: Доставка Подмосковье до 30 км от МКАД а/м газель

Доставка Подмосковье до 30 км от МКАД а/м газель

Стоимость доставки: 5 900 рублей

Вариант 2: Доставка Подмосковье от 30 км от МКАД а/м газель

Доставка Подмосковье от 30 км от МКАД а/м газель

Стоимость доставки: 7 500 рублей

Вариант 3: Доставка по Москве (МКАД - 3-е кольцо) а/м газель

Доставка по Москве (МКАД - 3-е кольцо) а/м газель

Стоимость доставки: 4 900 рублей

Вариант 4: Самовывоз со склада Московская обл.

Самовывоз со склада Московская обл, г.о.Балашиха, полигон Кучино, владение 3, Подольск, ул. Комсомольская, д. 1

Стоимость доставки: 0 рублей

Описание EQ-BR-SLID-H Салазка для кассет Type-H

Салазка для кассет EQ-BR-SLID-H Type-H — элемент подсистемы REVENTAL

Салазка EQ-BR-SLID-H Type-H является подвижным крепёжным элементом подсистемы вентилируемого фасада REVENTAL, предназначенным для фиксации фасадных кассет на П-образную направляющую серии HIS. Главная функция салазки — обеспечение компенсации температурных деформаций облицовочных кассет при сохранении надёжного крепления к несущему каркасу.

Назначение и область применения

Салазка применяется при облицовке зданий навесными вентилируемыми фасадами с кассетной облицовкой. Работает в паре с креплением (иклей) EQ-BR-H. Салазка обеспечивает подвижное соединение верхней кромки кассеты с направляющей, что позволяет кассете свободно перемещаться в вертикальном направлении при температурных деформациях.

Технические характеристики

Материал: алюминиевый сплав 6060 Т6 (высокая коррозионная стойкость и прочность) по ГОСТ 22233
Тип соединения: подвижное (компенсирующее)
Совместимость: направляющие серии HIS подсистемы REVENTAL
Тип облицовки: кассетные панели (композит, сталь, алюминий)

Преимущества

Компенсация температурных деформаций кассет — предотвращение деформации облицовки
Полная совместимость с подсистемой REVENTAL серии HIS
Коррозионная стойкость алюминиевого сплава — срок службы более 50 лет
Российское производство — наличие на складе и оперативная поставка
взаимозаменяемость сдругими системами-CCY

Документация

Подсистема REVENTAL обеспечена полным пакетом документации: сертификат ГОСТ 22233, заключение о коррозионной стойкости на 50 лет, протоколы огневых испытаний, отчёт о сейсмостойкости, экспертные заключения по несущей способности.

Монтаж

Салазка устанавливается на направляющую HIS и обеспечивает подвижную фиксацию кассеты. Монтаж выполняется без сварки, с использованием штатного крепежа подсистемы. Проектирование ведётся в соответствии с методикой прочностных расчётов конструкций REVENTAL.

Общие сведения о подсистеме

Все комплектующие элементы подсистемы REVENTAL изготовлены из алюминиевого сплава 6060 (6063 Т6) по ГОСТ 22233-2018 и обеспечивают срок эксплуатации не менее 50 лет, что подтверждено заключением МИСИС. Система сертифицирована, имеет протоколы огневых испытаний, отчёт о сейсмостойкости (до 9 баллов MSK-64), экспертные заключения по несущей способности для всех видов облицовки. Элементы отвечают всем требованиям действующих стандартов..

Область применения

Навесные вентилируемые фасады REVENTAL применяются для облицовки жилых, общественных, промышленных и административных зданий. Система обеспечивает эффективную теплоизоляцию, вентиляцию утеплителя, защиту несущих стен от атмосферных воздействий и архитектурную выразительность фасада. Вентилируемый зазор между утеплителем и облицовкой обеспечивает удаление влаги и предотвращает образование конденсата.

Монтаж

Монтаж подсистемы REVENTAL выполняется механическим способом без сварки. Кронштейны крепятся к стене анкерными элементами, направляющие — к кронштейнам на заклёпках. Облицовка фиксируется на направляющих с помощью кляммеров, аграфов или кассетных креплений. Все соединения рассчитываются по утверждённой методике прочностных расчётов.

О подсистеме REVENTAL

Подсистема навесного вентилируемого фасада REVENTAL — это комплексное инженерное решение для облицовки зданий различного назначения. Все элементы изготовлены из алюминиевого сплава AlMgSi 6060 (6063 Т6), соответствующего требованиям ГОСТ 22233-2018. Химический состав сплава обеспечивает оптимальное сочетание прочности (расчётное сопротивление Ry = 135 МПа), коррозионной стойкости и технологичности. Модуль упругости алюминия E = 70 000 МПа, коэффициент Пуассона 0,3.

Сертификация и испытания

Подсистема REVENTAL обеспечена полным комплектом разрешительной документации, включающим: сертификат соответствия ГОСТ 22233 на алюминиевые профили; заключение Национального исследовательского технологического университета «МИСИС» о коррозионной стойкости подсистемы — подтверждённый срок эксплуатации составляет не менее 50 лет для сплава 6060 и не менее 35 лет для сплава 6063; протоколы огневых испытаний клинкерной плитки и композитных панелей; технический отчёт об оценке сейсмостойкости — система рассчитана на эксплуатацию в зонах сейсмичностью до 9 баллов по шкале MSK-64; методику прочностных расчётов конструкций REVENTAL; экспертные заключения по несущей способности для всех видов облицовки: керамогранит, натуральный камень, клинкер, бетонная плитка, HPL-панели, фиброцементные плиты, композитные панели, стальные и алюминиевые кассеты, стеклофибробетон.

Импортозамещение

Элементы подсистемы REVENTAL полностью взаимозаменяемы с продукцией ведущих мировых производителей. Это позволяет использовать REVENTAL в уже разработанных проектах без внесения изменений в проектную документацию. Российское производство обеспечивает стабильные поставки, короткие сроки изготовления и конкурентную стоимость элементов.
